中國粉體網訊 今年以來，各省、地方相繼出臺第十四個五年規劃和二O三五年遠景目標綱要等發展規劃，其中先進陶瓷被多個省份寫入發展規劃之中，其中碳化硅及相關材料受到“重點照顧”，這預示著碳化硅產業勢必將迎來新一階段快速發展時期。

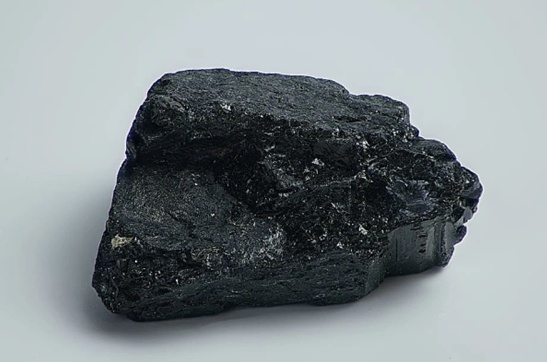

來源：Pexels
說起近幾年最火的材料，碳化硅絕對算是其中一個。碳化硅產業及技術信息鋪天蓋地，層出不窮，一片火熱景象。
同時，粉體網編輯注意到，近年來各種涉及到碳化硅的消息幾乎都和半導體有關，甚至一些業內人士在未說明應用領域的情況下，只對其在半導體方向的發展應用長篇大論，而對其作為一種優良的陶瓷、耐火、磨削等材料只字不提。雖然碳化硅在傳統領域的市場潛力遠遠沒有半導體領域那么大，但不可否認的是，碳化硅材料目前仍是很多傳統領域應用性能最佳的材料�？梢赃@么說，目前還沒有哪種材料像碳化硅這樣在新興產業領域和傳統產業領域都受到如此青睞。
應用領域

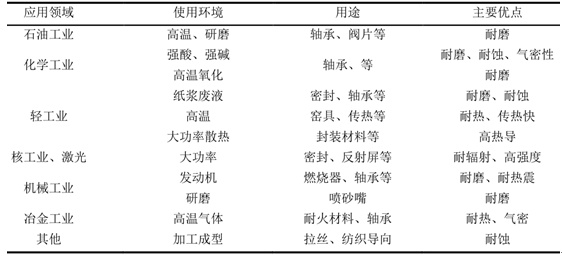

碳化硅的應用領域主要分為高溫應用領域、加熱與熱交換工業領域、腐蝕環境下的應用、磨削領域、耐磨損機械領域、有色冶金領域、水泥生產領域、過濾領域、國防軍工及航空航天領域、光學應用領域、半導體領域的應用、核工業領域等。而具體的應用形式主要包括以下幾個方面。
1、結構/功能陶瓷

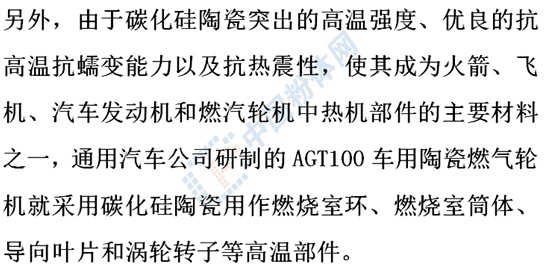

碳化硅陶瓷是一種重要的陶瓷材料，它是從20世紀60年代開始發展起來的，世界各國對其十分重視。除了以下用途外，碳化硅陶瓷在傳統產業中的應用也得到進一步的開發，如在水泥生產中代替耐熱鋼的耐磨襯板等，近十年來得到了飛速發展。

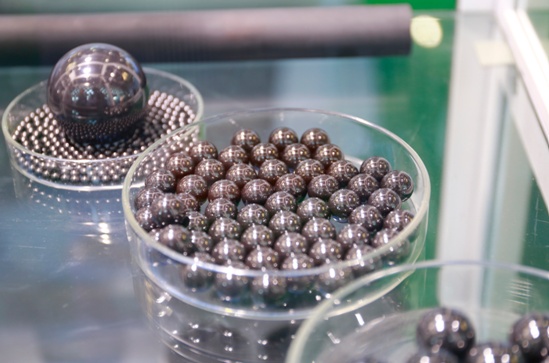

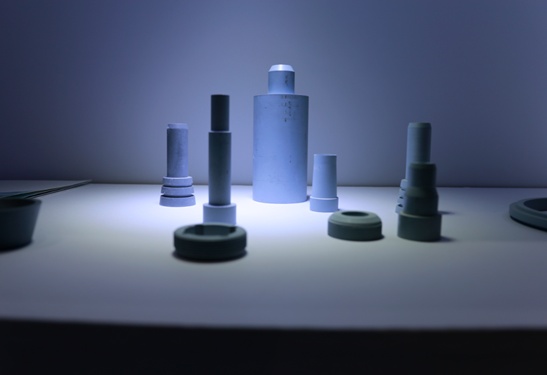

軸承球

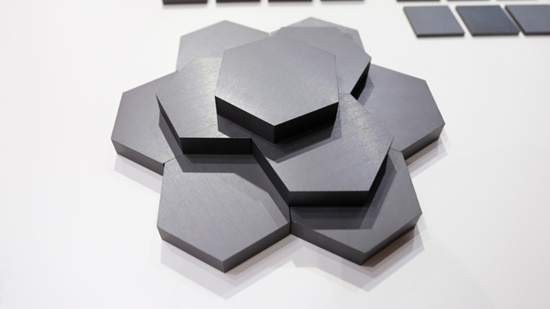

防彈片

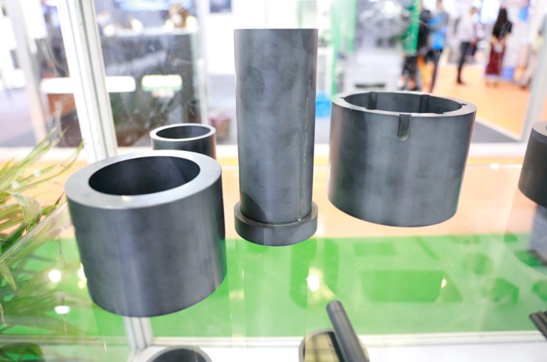

結構件

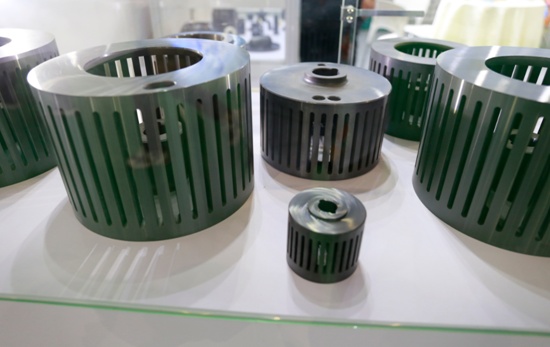

砂磨機分級輪
2、高級耐火材料
碳化硅耐火材料由于其機械強度高、熱傳導率大、耐磨損性和耐熱震性好、抗渣性和抗氧化性以及部分熔融金屬抵抗性強等特征，已被廣泛地應用于鋼鐵、冶金、石油、化學、硅酸鹽和航空航天等工業領域，并日益展示出其它耐火材料無法比擬的優點。

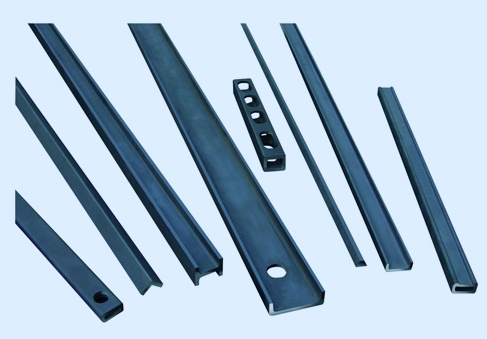

反應燒結碳化硅橫梁，來源：華美精陶
在高檔日用陶瓷、衛生瓷、高壓電瓷、玻璃等產業中的輥道窯、隧道窯、梭式窯中，通常選用碳化硅陶瓷作為高溫窯具材料，如碳化硅橫梁適用于工業窯爐中的承重結構架，它高溫力學性能優異，抗高溫蠕變性好，長期使用不彎曲變形；碳化硅輥棒用于高溫?zé)蓭Ь哂辛己玫膶?dǎo)熱性能，節約能源消耗的同時不增加窯車重量；碳化硅冷風管用于窯的降溫帶耐急冷熱性能好，其使用壽命是不銹鋼管或氧化鋁等耐火材料的５~10倍。
3、磨料
碳化硅硬度僅次于金剛石和碳化硼，是一種常用的磨料。由于其超硬性能，可制備成各種磨削用的砂輪、砂布、砂紙以及各類磨料，廣泛應用于機械加工行業。碳化硅主要分為黑碳化硅和綠碳化硅兩種。黑碳化硅相對綠碳化硅硬度較低，用來磨硬度較低的材料，如鑄鐵和非金屬材料；綠碳化硅適合磨削硬質合金，光學玻璃、鈦合金之類的東西，還有一種立方碳化硅專用于微型軸承的超精磨。

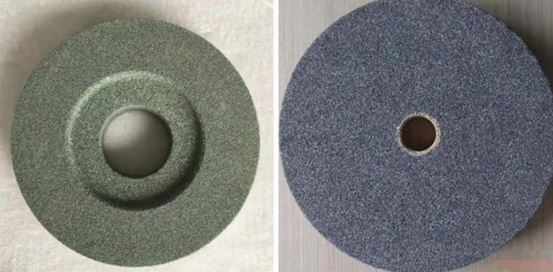

碳化硅磨具，來源：山東金蒙新材料股份有限公司
4、第三代半導體材料

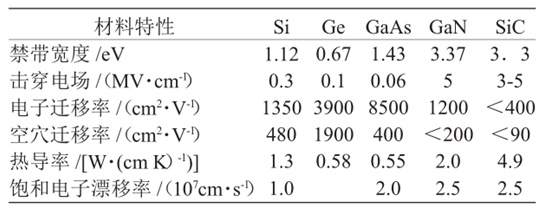

第三代半導體材料具有更寬的禁帶寬度，更高的擊穿電場、熱導率、電子飽和速率及更高的抗輻射能力，更適合于制作高溫、高頻、抗輻射及大功率器件，通常又被稱為寬禁帶半導體材料（禁帶寬度大于2.2eV），亦稱為高溫半導體材料。

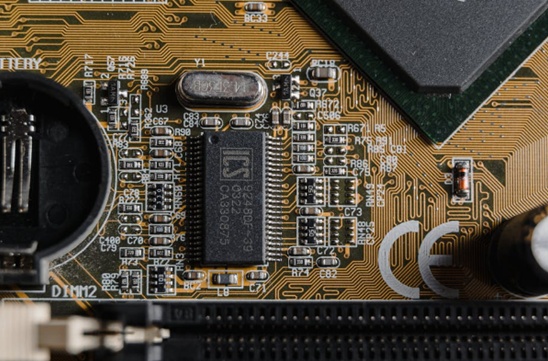

來源：Pexels
從目前第三代半導體材料和器件的研究來看，較為成熟的是碳化硅和氮化鎵半導體材料，且碳化硅技術最為成熟，而氧化鋅、金剛石、氮化鋁等材料的研究尚屬起步階段。碳化硅正是目前新材料產業中最火的材料。

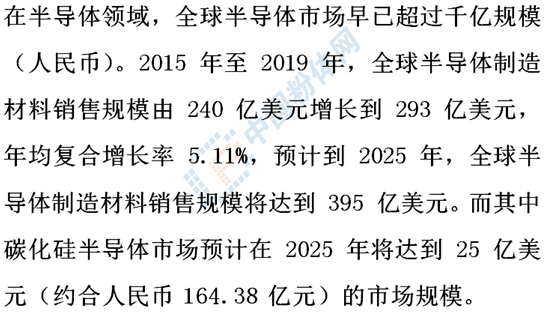

經預測，碳化硅半導體市場在 2025年將達到 25 億美元（約合人民幣 164.38 億元）的市場規模。其中新能源汽車行業將是碳化硅市場最大的驅動力，到 2025 年，新能源汽車與充電樁領域的碳化硅市場將達到 17.78 億美元（約合人民幣 116.81 億元），約占碳化硅半導體市場規模的七成。
可以說，碳化硅已經成為半導體這個千億市場的風口！
參考來源：
[1]李辰冉等.國內外碳化硅陶瓷材料研究與應用進展
[2]劉 坤等.碳化硅微粉的制備及其應用
[3]王家鵬等.碳化硅材料研究現狀與應用展望
（中國粉體網編輯整理/山川）
注：圖片非商業用途，存在侵權告知?jiǎng)h除
