中國粉體網訊  10月12日，武漢利之達科技股份有限公司（簡稱“利之達科技”）投資的利之達科技陶瓷基板項目在在湖北孝昌縣舉行了開工奠基儀式。該項目預計總投資1.02億元，項目建成200萬片電鍍陶瓷基板生產線，年產值超2億元，預計明年4月竣工投產。

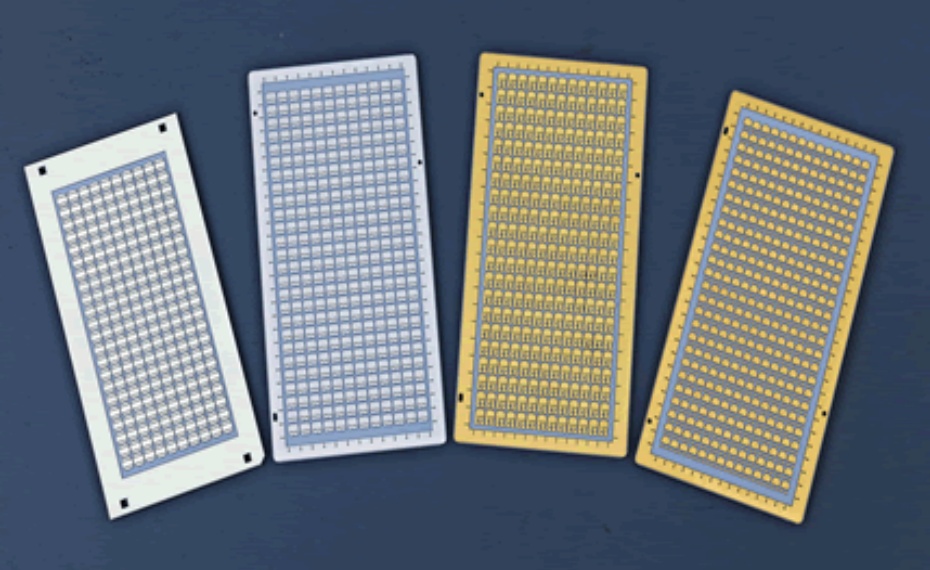

在電子封裝過程中，基板主要起機械支撐保護與電互連(絕緣)作用。電鍍陶瓷基板(DPC)是在陶瓷基片上采用薄膜工藝制作完成的，其化學性質穩定、熱導率高、線路精細、熱膨脹系數(CTE)與芯片材料相匹配，在半導體功率器件封裝領域迅速占據了重要的市場地位，同時也是大功率LED封裝散熱基板的重要發展方向。因此，DPC陶瓷基板制備的技術要點及熱門其應用得到廣泛關注。

利之達科技成立于2011年，專業從事先進電子封裝材料研發、生產與銷售，擁有自主研發的電鍍陶瓷基板（DPC）生產和檢測技術，實現產業化，并開發多種準三維（2.5DPC）和三維（3DPC）陶瓷基板制備技術。其中，3DPC技術水平和產能已處于行業領先水平。其自主研發的DPC陶瓷基板具有導熱/耐熱性好、圖形精度高、可垂直互連等技術優勢，廣泛應用于微波射頻、激光與通信、高溫傳感、熱電制冷、半導體照明等領域，處于行業領先水平。

利之達科技創始人陳明祥教授通過10多年技術研發，突破了電鍍陶瓷基板（DPC）關鍵技術，并榮獲2016年國家技術發明二等獎。2018年7月，該專利成果通過“招拍掛”轉讓給利之達科技；2019年10月，利之達科技年產60萬片DPC陶瓷基板項目正式投產，產值逐年增加。

據介紹，利之達科技未來將重點發展競爭優勢明顯的＂ DPC／DPC＋＂技術和產品，進一步開拓DPC陶瓷基板在功率半導體和高溫電子封裝領域的應用，在完善公司產業鏈布局的同時促進國內陶瓷封裝材料產業的發展。
