我們先從超硬材料說起。
顧名思義，超硬材料是硬度極高的材料，通常是指金剛石和立方氮化硼（cBN），或由這兩種材料為主要成分分別制成的復合材料。即便是剛玉、SiC、硬質合金、高速鋼這四類號稱“工業牙齒”的硬質材料也未被稱為超硬材料。

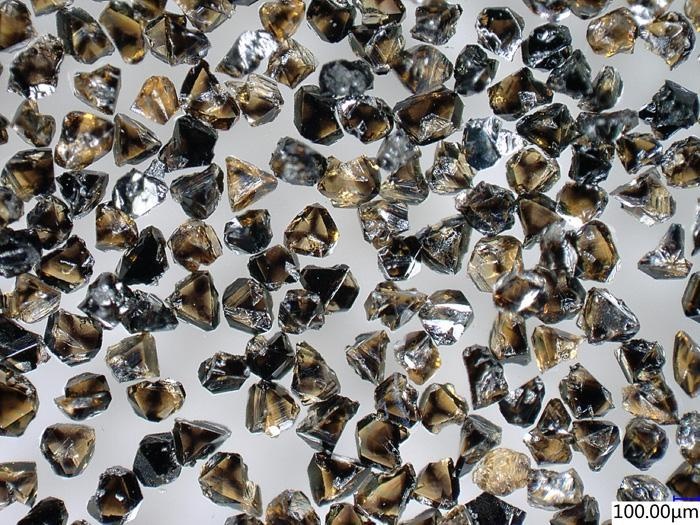

立方氮化硼，圖片來源：中南杰特
01.金剛石，超硬領域的老大哥

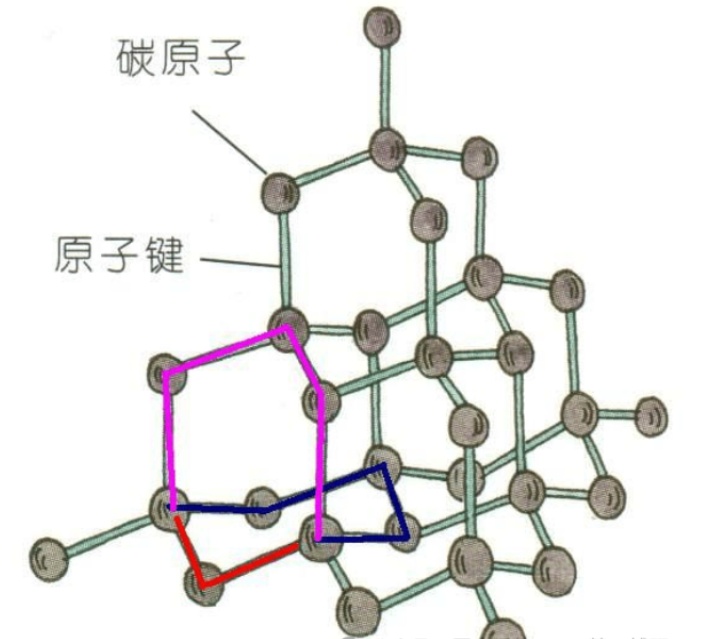

金剛石是碳的單質，與石墨同為碳的同素異體。金剛石是典型的原子晶體，其原子以四面體結構連接，在它的晶體結構中，碳原子呈高度對稱排列，屬等軸晶系。金剛石中碳原子的電子層軌道結構為1S22S22P2，每個碳原子都通過sp3鍵雜化與其周圍的4個碳原子形成非極性共價鍵，鍵角為109°28′，鍵長為1.54450Å，鍵能為347.5KJ/mol，碳原子的配位數為4，碳原子均處于飽和成鍵狀態，金剛石中無自由電子，故金剛石不導電。金剛石的晶胞結構屬于面心立方結構，單個晶胞8個碳原子，其晶格常數為3.56683Å。
正是因為金剛石的鍵長短，鍵能高，才使得金剛石成為了自然界中最硬的物質（莫氏硬度為10）。天然金剛石早在公元前3000年就在印度被人們所認識。在公元５世紀以前，希臘人對金剛石的硬度也有了一定的認識，金剛石在希臘語中的含義是“不可戰勝的”或“不可克制的”。
在工業上，憑借超高的硬度，金剛石被譽為“最硬最鋒利的工業牙齒”，航空航天、國防軍工以及光伏與電子信息等領域里的各種材料高難加工難題，在它面前都迎刃而解。
02.有金剛石了，為什么還要做立方氮化硼？
氮化硼是由B和N以SP3雜化形成的晶體，與金剛石結構相似，為閃鋅礦結構，屬于等軸晶系，空間群為F43m�；瘜W組成為43.6%的B和56.4%的N，具有四種不同的變體。纖鋅礦結構的六方氮化硼（hBN）、菱方氮化硼（rBN）、立方氮化硼（cBN）和密集六方氮化硼（wBN），立方氮化硼結構圖如下圖所示，每一層都是相同的原子（B或N）緊密堆積而成，原子層以ABCABC……排列，晶格常數為a=0.3615nm±0.00001nm，與金剛石的晶格常數相近，N和B原子間距為0.157nm，密度為3.48g/cm3；在cBN晶格中，B-N的鍵長為0.157nm，B-N鍵的鍵角為109°5′。

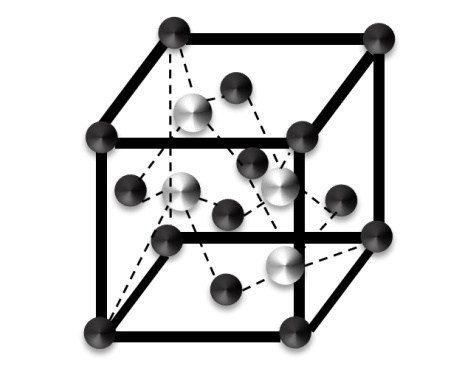

cBN晶體結構圖
cBN具有很高的硬度，其莫氏硬度為9.8-10，顯微硬度為71540-98000MPa，盡管如此，其硬度仍然略低于金剛石。

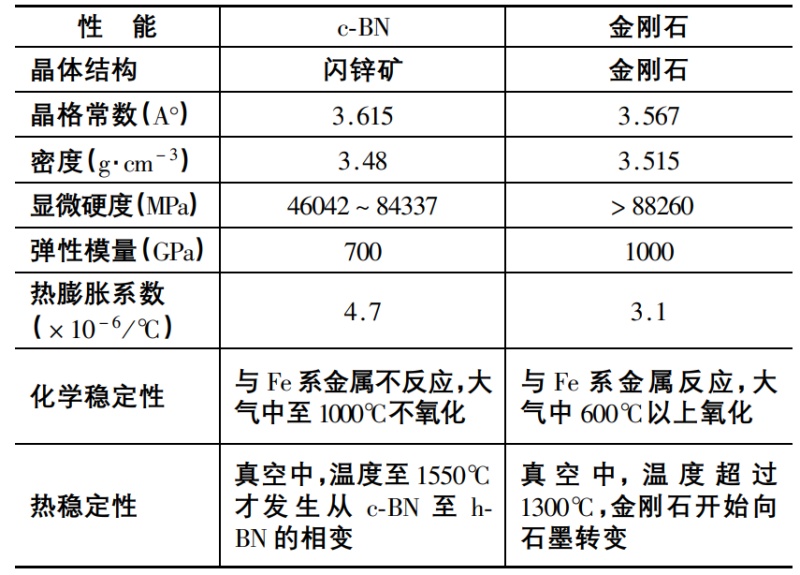

立方氮化硼與金剛石的性能對比
但是，對金剛石而言，只有硬，并不能應對所有的應用。
一方面，由于金剛石的熱穩定性較差，在大氣中達到600°C時就發生氧化，在真空中達到1300℃~1400℃就會轉變?yōu)槭�，而cBN的熱穩定性要優于金剛石，主要是由于在空氣或者O2氣氛中，cBN與O2反應生成的B2O3阻止cBN的進一步氧化。此外，真空中立方cBN轉化為hBN的臨界溫度為1773K-1873K，而在5-6GPa的強脈沖加熱條件下，轉變?yōu)榱浇Y構的臨界溫度為3400-3500K，因此cBN一般不會轉變?yōu)閔BN。
另一方面，金剛石在溫度達到700℃時開始溶解于鐵或鐵合金，而cBN化學穩定性較好，在1150℃以下不與鐵系金屬反應，因此，金剛石工具也僅可加工非金屬材料及一系列有色合金，cBN的應用便是主要填補金剛石這些空缺，特別適合加工各種淬硬鋼、冷硬鋼等難加工材料。
03.立方氮化硼的應用
cBN單晶熱導率可高至1300W·m-1·K-1，而立方氮化硼/金剛石界面室溫理論熱導率更是能夠達到Si/金剛石界面的10倍，因此是理想的導熱材料。同時立方氮化硼擁有6.4eV的超寬禁帶和極高的巴利加優值（越高性能越好），天生就是造高功率芯片的料，在大功率高溫電子器件極具前景。但是目前行業仍然缺乏高質量、大尺寸、低成本的單晶制造技術。目前主要還是應用在超硬領域。

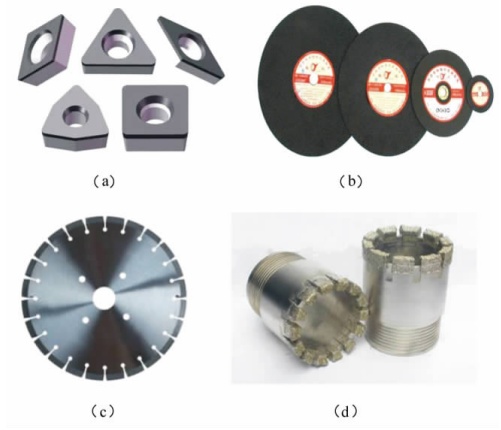

幾種超硬材料制品及工具的圖像（ａ．刀片；ｂ．砂輪；ｃ．鋸片；ｄ．鉆頭）
（1）立方氮化硼磨具
cBN磨具是用不同類型的結合劑將cBN磨料粘接在一起并制成一定形狀的一種工具，具有極高的使用壽命，被稱作“半永久性磨具”。可分為金屬結合劑磨具、樹脂結合劑磨具、電鍍結合劑磨具、陶瓷結合劑磨具四類。這四種磨具中，陶瓷cBN磨具磨削效率高，形狀保持性好，耐用度高，易于修整，使用壽命長，因而成為高效、高精度磨削的首選磨具。
cBN磨具應用領域不斷擴大，已推廣到軸承、汽車、機床、壓縮機等行業中普通黑色金屬材料的加工。使用過程中大余量粗精磨一次完成，使磨削工件表面呈壓應力狀態從而提高工件20％～30％的使用壽命，綜合降低磨削成本10％以上。
（2）立方氮化硼刀具
由于受cBN制造技術的限制，目前制造直接用于切削刀具大顆粒的cBN仍很困難，為此PCBN（Polycrystalline cubic boron nitride）聚晶cBN得到了很快發展。PCBN是在高溫高壓下將微細的cBN材料通過結合相燒結在一起的多晶材料，其組織中各微小晶粒呈無序排序，硬度均勻、沒有方向性，克服了單晶cBN易解理和各向異性等不足。
PCBN刀具有3種結構形式：整體PCBN刀具、PCBN復合刀片及電鍍立方氮化硼刀具，以PCBN復合刀片應用最為廣泛。PCBN復合刀片是在強度和韌性較好的硬質合金基體上燒結或壓制一層0.5～1mm厚的PCBN而成的，解決了cBN刀片抗彎強度低和焊接困難等問題，既能勝任淬硬鋼、軸承鋼、高速鋼、工具鋼、冷硬鑄鐵的粗車和精車，又能勝任高溫合金、熱噴涂材料、硬質合金及其他難加工材料的高速切削加工，是實現以車代磨的最佳刀具之一。
04.國產盤子大，但不精
目前我國立方氮化硼產業可以說是“國產盤子大，但不精”。
自1966年11月，鄭州磨料磨具磨削研究所便成功生產中國第一顆立方氮化硼，此后20多年中，發展并不盡人意，產品品種少、品級不高、合成技術進展緩慢，彼時國內只有第六砂輪廠、哈爾濱砂輪廠、天津宏坁232廠、遼寧金剛石廠、北京燕郊金剛石工業公司、鄭州磨料磨具磨削研究所等。此后，隨著國內合成法日漸成熟，加之原料六方氮化硼價格下降，立方氮化硼整體成本隨之下降，國產立方氮化硼得到極大發展。

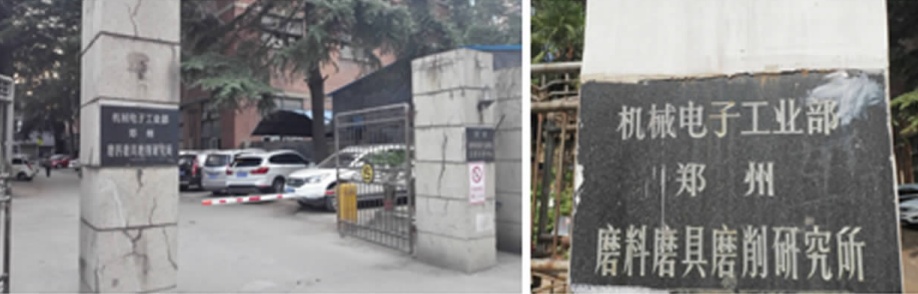

位于河南省鄭州市華山路原鄭州磨料磨具磨削研究所的大門及門牌
現如今，國內立方氮化硼行業龍頭企業就有三家以上，包括河南富耐克、中南杰特、河南飛孟、鄭州沈發、開封貝斯科、信陽德隆等。不止如此，如今國內的能夠生產的產品品種已多于國外公司，如果算上派生產品或定制產品會更多。

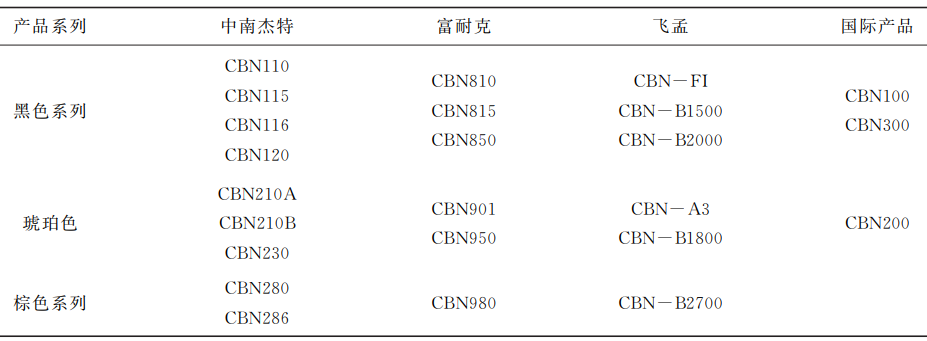

幾個生產廠家CBN基本產品系列
目前，我國已是全球最大超硬材料生產國，其中立方氮化硼占全球70%以上，每年45%產量被出口到海外市場，磨料級立方氮化硼單晶產量占全球總產量的60%以上。
從生產規模來看，立方氮化硼單晶年產量國內穩定在6億克拉以上；立方氮化硼微粉產量隨著精密、超精密加工及聚晶立方氮化硼（PCBN）穩步提高，年產1億克拉以上；立方氮化硼鍍覆產品作為派生品種年產量近1億克拉。
雖然市場一片繁榮，但國內產品仍然集中在中低端，無法生產高端制品所需的50目以上的高品質立方氮化硼單晶，很大一部分依賴進口，產品單價和附加值高的超硬復合材料主要由DI、元素六、日本住友、韓國日進等公司所控制。與此同時，從產品應用領域市場銷售量、產品質量水平上相比，國內也存在一定差距。
此外，從細分市場來看，復合式焊接立方氮化硼刀具全球主要廠商為元素六、DI、MegaDiamond、住友、日進等企業，聚晶立方氮化硼刀具領域河南企業則在全球具備明顯優勢。
未來，無論是在向新領域滲透或是產品質量提升方面，我國的立方氮化硼產業仍有很長的路要走。
參開來源：
[1]張旺璽等.超硬材料合成方法、結構性能、應用及發展現狀
[2]付斌.菜刀是超硬材料走過的一段彎路嗎？.果殼
[3]王光祖等.中國立方氮化硼產業發展概況與展望
[4]馬金明等.聚晶立方氮化硼材料國內外研究現狀與進展
[5]孫坤.聚晶立方氮化硼的制備及機械性能研究
[6]李重陽.立方氮化硼的性能和應用
