中國粉體網訊 受鋰價下跌影響，鈉離子電池今年在兩輪車、乘用車市場的應用都不及預期，但是在儲能領域一枝獨秀�？v觀今年的鈉電儲能相關，不管是海辰儲能、維科技術等發布的鈉離子電池新品，還是近期投產的幾條萬噸鈉電正極材料生產線都繞不開“NFPP”。
那么NFPP是什么？為何多家公司都選擇了NFPP路線？

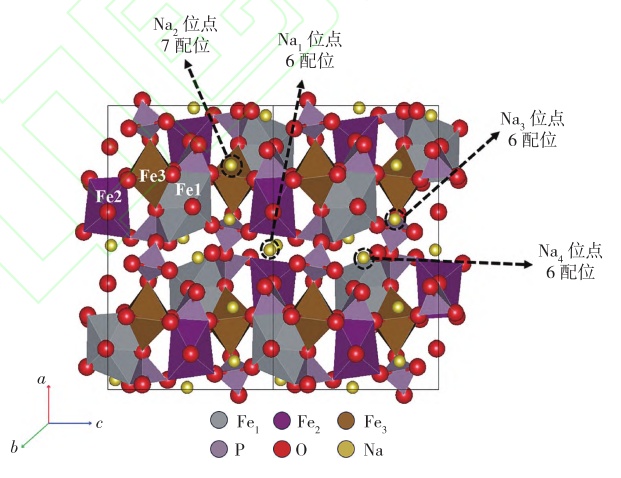

Na4Fe3(PO4)2P2O7的結構示意
復合磷酸鐵鈉（NFPP）是一種新型的聚陰離子型正極材料，化學式是Na4Fe3(PO4)2P2O7，具有獨特的三維框架結構，由[P2O7]4-基元和[Fe3P2O13]n層構成，為鈉離子的傳輸提供了廣泛的隧道網絡。

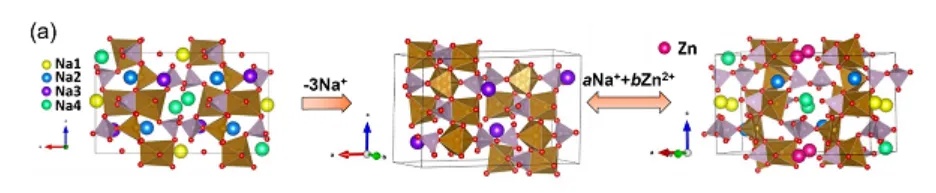

圖：Na4Fe3(PO4)2P2O7在第一次充電和隨后的循環過程中的結構演變
在充放電過程中，NFPP發生單相的固溶反應機理，體積變化＜4%，具有長循環壽命。與其他磷酸鹽正極材料相比，NFPP具有較高的電壓平臺（基于Fe2+/Fe3+氧化還原的3.2 V）和比容量（高達129 mAhg-1），并且其低溫性能也好，加上資源優勢，NFPP綜合性?xún)r(jià)比很高。
NFPP的制備方法
目前NFPP的制備與其他正極材料制備方法類似，主要基于固相合成法、噴霧干燥法、溶膠凝膠法、溶液燃燒法、冷凍干燥法等。
固相合成法
固相合成法直接將反應物原料混合研磨制備前驅體后燒結。這種方法成本最低、產量較高，但制備材料時需要重復的研磨提升均一性，同時粒徑分布需要進一步優化，因此一般需要額外的溶液方法進行前驅體的輔助制備。
噴霧干燥法
噴霧干燥法一般通過將溶液或懸浮液噴霧成細小液滴，使其在熱氣流中迅速蒸發，從而得到細小顆粒的固體粉末。
噴霧干燥法具有均一性高和產品粒徑可控等優點，廣泛應用于聚陰離子型正極材料的制備過程中。但是已得到廣泛應用的砂磨噴霧設備相對復雜，核心設備性能重現性不佳，造成產品一致性有待提高，同時耗能較高。
溶膠凝膠法
溶膠-凝膠法使用無機物質或金屬醇鹽作為前體，將這些原料在液相中均勻混合，并進行水解和縮合化學反應以在溶液中形成穩定的凝膠，最后將凝膠干燥、燒結、固化形成材料。
溶膠凝膠法可以制備出具有高比表面積和孔隙結構的材料，但其制備工藝較為復雜，且前驅體選擇性要求高，在工業中應用沒有固相合成和噴霧干燥廣泛。
溶液燃燒法
溶液燃燒法通常是將金屬鹽或金屬配合物作為前驅體溶解，然后通過加熱或添加適當?shù)难趸瘎�，之后使干燥產物發生燃燒反應。
溶液燃燒法操作簡單、成本較低，但是需要嚴格控制工藝條件，以避免產物中雜質過高，燃燒煙氣也需要妥善處理，以避免造成環境污染。
冷凍干燥法
冷凍干燥法通過凝固溶劑形成模板，進而升華溶劑得到多孔材料。在保留高分散性的前提下，NFPP的制備中使用冷凍干燥法幾乎無空氣接觸，并且溫度較低，能有效防止Fe2+的氧化。
模板法
模板法是一種合成納米材料的方法，一般分為硬模板和軟模板法，主要是通過使用模板引入到材料制備工藝中去，實現目標材料的形貌和尺寸的調控。
模板法需要合適的模板分子和模板的去除步驟，成本較高，操作相對復雜，另外模板劑的濕法去除工藝往往帶來較大的污染，需要相應的后續處理。
靜電紡絲法
靜電紡絲法是一種制備納米纖維的方法，通過利用靜電力使高分子溶液或熔體產生電荷，進而有助于纖維形成，而微觀的纖維狀結構在復合型電極材料中的存在有利于傳質過程。
靜電紡絲法可以獲得納米級的產物，但是對設備和操作條件要求較高，產量也比較低，只適合特種用途。
以上幾種方法中，固相合成法、噴霧干燥法和溶液燃燒法因其步驟簡單、設備成熟等特點，在工業中的應用更為廣泛。
NFPP的改性方法
NFPP具有循環壽命長、高低溫性能優異、熱穩定性強、成本低廉等優勢，然而，受到較差的本征電子導電性的阻礙，其實際應用仍處于起步階段。研究人員通過元素?fù)诫s或包覆碳材料等方法來增加電子導電性。
元素?fù)诫s
目前摻雜方法主要有兩種，其一是摻雜金屬離子，其中同價金屬離子可創造金屬多面體鍵接點，異價離子則通過電荷補償機制提升電子電導率。第二種方法是通過非金屬位的異價取代。異價取代可以讓陰離子-氧鍵斷裂，也可在陰離子基團中引入電荷交換途徑，提高聚陰離子基團的電子傳導能力，從而提高材料的本征電導率。
包覆碳材料
通過碳包覆技術，可以構成優良的導電網絡，分散活性材料顆粒并限制其長大，有效增大活性材料比表面積，縮短鈉離子擴散距離。在實踐中，碳包覆通常有兩種方式。
一種是在前驅體制備過程中引入碳源，如草酸、檸檬酸、抗壞血酸等，這種方法操作簡單、成本較低。然而，由于殘留碳多為無定形狀態，可能導致包覆不均勻的問題，影響電極材料的電化學性能。
二是將電極材料直接與導電碳基物質復合，常見的包括炭黑、石墨或碳纖維等高導電性碳添加劑。這些碳基物質與活性材料結合后形成穩定的碳基體導電骨架，不僅能夠提高材料的導電性和結構穩定性，還能夠改善電極材料的循環壽命和能量密度，從而提高鈉離子電池的的整體性能。
NFPP產業化進展
目前，我國復合磷酸鐵鈉行業尚處于起步階段，已有多家企業及科研機構布局其研發賽道。今年以來，包括多家企業披露了NFPP的研發進展。
英鈉新能源
英鈉新能源聚焦復合磷酸鐵鈉正極材料，產品具有小粒徑、高壓實、低成本、長循環、動力學性能出色等優勢，已得到了眾多知名電池企業的廣泛認可。目前，英鈉新能源實現了產品的小試、中試和批量出貨。
11月25日，英鈉新能源宣布成功斬獲某鈉離子電池頭部企業的超千噸聚陰離子型復合磷酸鐵鈉正極材料訂單。
維科技術
11月6日，維科技術發布了兩款全新聚陰離子鈉電池產品——S180系列與S60系列。本次發布的新品均為聚陰離子NFPP路線，其中維科聚陰離子S180系列，型號為方殼 NFPP-72173207，容量180Ah；維科聚陰離子S60系列，型號為方殼 NFPP-50160118，容量60Ah。
華鈉新材
深圳華鈉新材成立于2021年，其復合磷酸鐵鈉（NFPP）產品在儲能領域展現出卓越的性能表現。目前該產品已導入儲能、啟動電源以及鉛改電的下游客戶頭部細分市場，并實現出貨。
近期，華鈉新材也成功斬獲某鈉離子電池頭部公司的1000噸聚陰離子正極材料訂單，預計在2025年建成約數萬噸產能。
珈鈉能源
珈鈉能源開發的復合磷酸鐵鈉正極材料通過了頭部廠商的測試認證，并率先實現數百?lài)嵙慨a(chǎn)出貨。
自貢珈鈉規劃的10萬噸/年的鈉電正極材料及產業鏈延展生產基地，項目計劃占地約300畝，總投資約50億元。一期第一、二階段分別建設1萬噸復合磷酸鐵鈉生產線1條，合計產能2萬噸/年，建成后應用規模達6GWh。
璞鈉能源
璞鈉能源聚陰離子類-復合磷酸鐵鈉（NFPP）技術路線。在材料研發方面，憑借全球首創的特定材料配方、制備工藝，以及創新的納米層氣相碳包覆技術，成功攻克了復合磷酸鐵鈉電子導電性差、易吸水及材料密度低等難題。據悉，生產出的材料具有高密度、高倍率、化學和電化學穩定性高的特點。產品的循環性能可以超過6000圈，與儲能市場的需求非常契合。
目前，璞鈉能源已具備百?lài)嵓?jí)中試線和萬噸量產線同步批量供貨的能力。
瑞揚新能源
瑞揚新能源同樣專注于NFPP正極材料的研發生產和銷售，其開發的NFPP材料具有比較高的平臺容量，在2.8V放電平臺拐點有95mAh/g，倍率性能也較好。8月份，瑞揚新能源首款聚陰離子鈉電正極材料順利通過針刺試驗。
據悉，瑞揚新能源現有產能2000噸，計劃2025達到量產正極材料1萬噸，2026年達到量產正極材料5萬噸，2027年達到量產正極材料10萬噸。
鈉壹新能源
目前鈉壹新能源在NFPP正極材料方面的研發方向?yàn)殚_(kāi)發高壓密、高電壓、高容量的NFPP正極材料產品，目前其第一款產品N8具有價格便宜、加工性能優、循環壽命長、顆粒強度高、安全性能優等特點，且已經實現小批量出貨。
12月10日，上海電氣集團與鈉壹新能源合作開發的聚陰離子(NFPP)體系鈉離子堆疊家庭儲能電池樣機圓滿完成驗收。
東能鈉新（甘肅）電池科技有限公司
東能鈉新（甘肅）電池科技有限公司是西部第一家專業生產聚陰離子NFPP型正極材料企業。12月16日，其在東鄉縣投資建設的萬噸鈉離子電池正極材料（聚陰離子NFPP）產線落成投產。
參考來源：
1.張鼎等《鈉離子電池正極材料磷酸焦磷酸鐵鈉的研究進展》
2.王慧《鈉離子電池Na4Fe3(PO4)2P2O7正極材料的合成與改性研究》
3.各公司官網
（中國粉體網編輯整理/喬木）
