中國粉體網(wǎng)訊 碳酸鈣是造紙工業(yè)中應(yīng)用最廣的無機礦物粉體原料之一，作為造紙過程常用的填充料和涂布劑，碳酸鈣可以起到改善紙張質(zhì)量、提高紙張的不透明度、提升生產(chǎn)效率等作用。然而，碳酸鈣表面含大量羥基而帶有顯著負(fù)電荷，紙纖維表面帶有大量羧基也呈負(fù)電荷，因此碳酸鈣與紙纖維之間實際上是相互排斥而不易融合的。
這種“性格不合”會導(dǎo)致紙張強度性能損失，嚴(yán)重的還會產(chǎn)生掉毛掉粉現(xiàn)象，同時對紙機的運行產(chǎn)生不利影響（造成填料的流失，留著率低）。經(jīng)過長期的研究發(fā)現(xiàn)，要把更多的碳酸鈣添加到紙張中，要讓碳酸鈣發(fā)揮更多價值，大多數(shù)時候有一個共同的前提，包覆改性。
山東金蔡倫紙業(yè)有限公司：一種聚乳酸/碳酸鈣造紙涂布復(fù)合顏料及其制備方法與應(yīng)用
在pH值7.6~7.8、高速攪拌下，向鈣鹽溶液中滴加碳酸鹽水溶液，反應(yīng)制得多孔無定形碳酸鈣顆粒。將多孔無定形碳酸鈣顆粒加入聚乳酸中，聚乳酸填充多孔無定形碳酸鈣顆粒內(nèi)部孔隙并對顆粒進行包覆。本發(fā)明制備的聚乳酸/碳酸鈣造紙涂布復(fù)合顏料顆粒粒徑分布均勻，改善了光散射能力，涂料粘度低，涂布性能好，涂布紙表面強度、平滑度、白度和不透明度高；聚乳酸可生物降解，綠色環(huán)保，提高了涂層力學(xué)強度、耐磨性和熱穩(wěn)定性。
陜西科技大學(xué)：一種基于凝膠原位生長包覆碳酸鈣填料的造紙加填方法

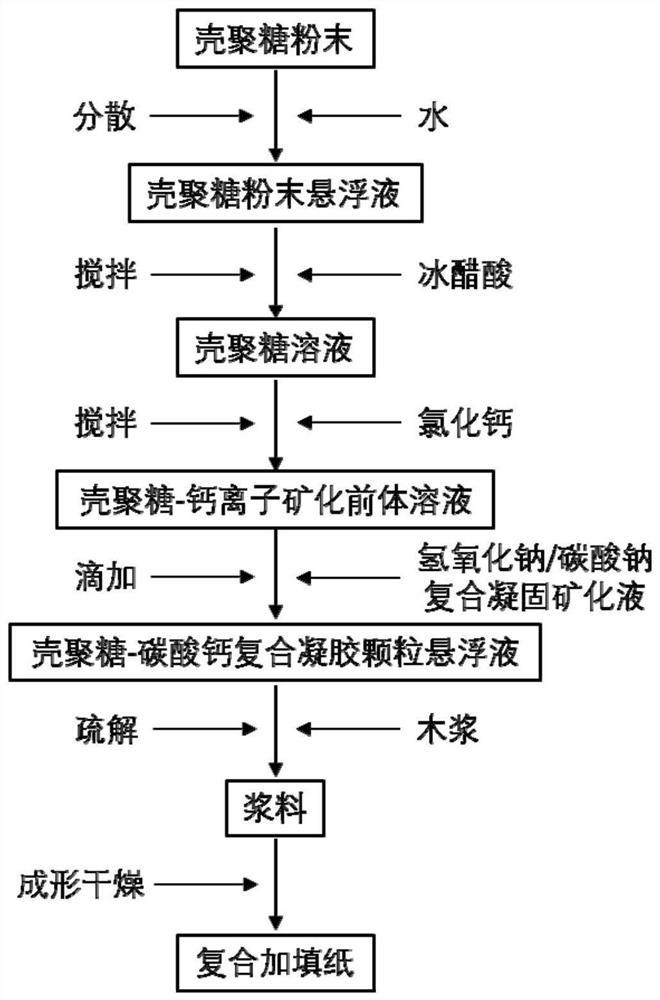

利用殼聚糖凝膠化過程中，同步原位生成碳酸鈣顆粒，使其均勻分布包裹在殼聚糖凝膠顆粒中；通過對凝膠化 礦化過程控制，制備適于紙張抄造的復(fù)合凝膠顆粒；利用殼聚糖與纖維素的結(jié)構(gòu)相似性與良好相容性，將殼聚糖-碳酸鈣復(fù)合凝膠顆粒用于造紙?zhí)盍咸砑�，在未添加助留劑的情況下可以顯著提高無機物的留著率，同時降低填料對纖維結(jié)合的破壞，從而進一步改善填料應(yīng)用中的問題。
山東博匯紙業(yè)股份有限公司：一種基于碳酸鈣包裹的造紙加填方法

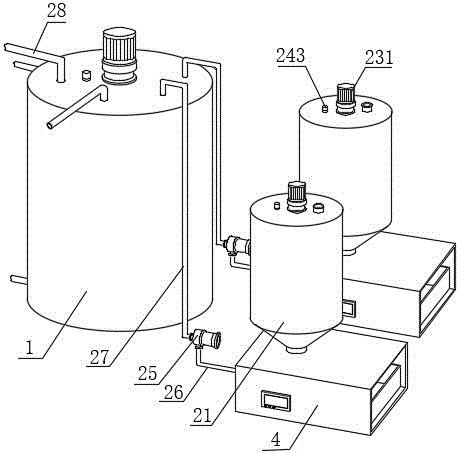

通過將重質(zhì)碳酸鈣和沉淀碳酸鈣按比例混合后，進入填料包裹劑混合設(shè)備中，然后根據(jù)所需將溶解好的DEV210與DEV310絕干填料輸入混合設(shè)備中，對碳酸鈣填料進行包裹處理，與常規(guī)填料添加方法相比，本發(fā)明處理后的填料比表面積減小，增加了纖維跟纖維之間的結(jié)合點，從而提高了填料保留和紙張強度，能夠提高填料留著2~3%，改善紙張品質(zhì)，且能夠減少紙張的成本，經(jīng)濟效益可觀。
寧波亞洲漿紙業(yè)有限公司：一種紙品、造紙漿料、造紙?zhí)盍霞捌渲苽浞椒?/span>

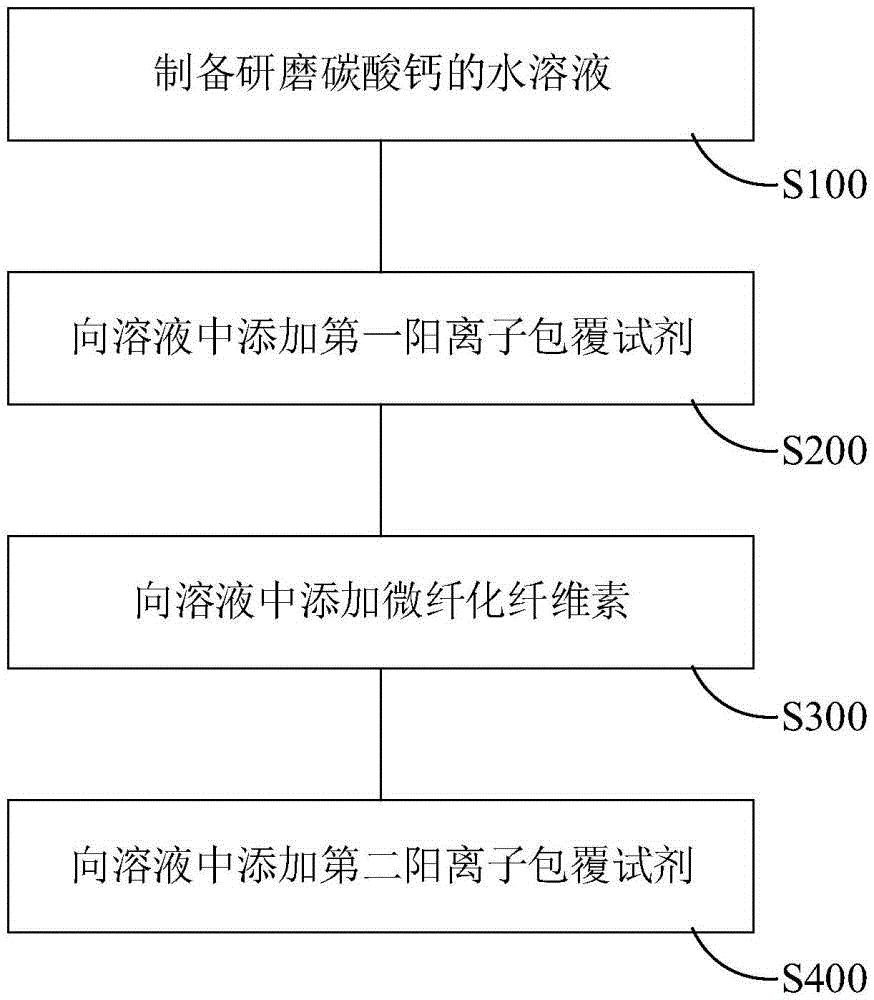

造紙?zhí)盍系闹苽浞椒òǎ褐苽溲心ヌ妓徕}的水溶液；向溶液中添加第一陽離子包覆試劑；向溶液中添加微纖化纖維素；向溶液中添加第二陽離子包覆試劑。采用一種三元包覆技術(shù)將填料進行預(yù)絮聚(分別是首先加入第一陽離子包覆試劑，然后加入微纖化纖維素，以及最后加入第二陽離子包覆試劑)，可以大幅提高填料的保留率和紙頁強度，另外還可以降低微纖化纖維素的多羥基特性對紙頁濾水帶來的影響，充分發(fā)揮纖維間羥基結(jié)合作用。
四川中科森藍新材料有限公司：一種造紙用季銨鹽陽離子表面改性的碳酸鈣制備方法

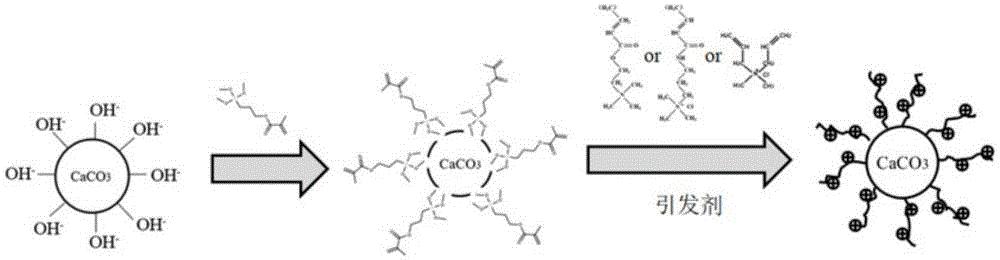

先將碳酸鈣粉體與硅烷偶聯(lián)劑混合改性處理，利用硅氧鍵水解與碳酸鈣表面的羥基反應(yīng)形成Si-O-Si共價鍵，在碳酸鈣表面引入C=C鍵。然后再將表面帶有雙鍵的碳酸鈣與季銨鹽單體混合，通過引發(fā)劑引發(fā)聚合反應(yīng)，獲得表面帶有季銨鹽陽離子基團的改性碳酸鈣材料。由于季銨鹽陽離子表面改性的碳酸鈣材料表面帶有季銨陽離子基團，使得碳酸鈣與表面帶負(fù)電荷的紙纖維能更好地結(jié)合，從而提高造紙過程中的紙漿留著率，增強紙張的機械強度，降低造紙白水中的纖維和填料含量。
山鷹華中紙業(yè)有限公司：一種用于節(jié)約纖維原料的造紙生產(chǎn)方法，其造紙工藝生產(chǎn)中添加有包裹劑
所述的包裹劑為3.57% 12.5%淀粉、12.5% 21.4%改性復(fù)合碳酸鈣與70% 75%復(fù)合水混合所得的懸浮液經(jīng)蒸煮后形成的膠料，淀粉懸浮液被蒸煮后的粘附性能夠?qū)⒎稚⒔菰诘矸勰z中的改性復(fù)合碳酸鈣包裹吸附，使改性復(fù)合碳酸鈣不會因自重的原因集聚沉淀，從而形成穩(wěn)固的淀粉改性復(fù)合碳酸鈣包裹膠體。
來源：專利之星
(中國粉體網(wǎng)編輯整理/昧光)
注：圖片非商業(yè)用途，存在侵權(quán)告知刪除！
