中國粉體網訊 封裝天線是將天線與芯片或其他電子元件集成在同一封裝結構內的技術，旨在減少信號傳輸損耗、提高集成度以及優化電磁兼容性。隨著5G乃至未來6G通信技術的推進，對高速率、大容量、低延遲通信的需求不斷增長，封裝天線的性能直接影響著設備的無線通信質量。傳統的天線設計與封裝方式已難以滿足日益嚴苛的性能要求，因此，新型封裝技術的探索與應用成為行業研究的熱點。
TGV技術是在玻璃基板上制造出垂直貫穿的微小孔洞，并在孔內填充導電材料，從而實現玻璃基板上下表面電氣連接的一種工藝。玻璃材料具有優異的電氣絕緣性能、低介電常數和低損耗角正切值，這使得TGV技術在高頻信號傳輸中具有獨特優勢。與傳統的硅通孔（TSV）技術相比，TGV技術在介電性能上更勝一籌，能夠有效降低信號傳輸過程中的損耗和串?dāng)_，提高信號完整性。
TGV技術能夠在玻璃基板上構建垂直互連結構，這為封裝天線的三維集成提供了可能。通過在玻璃基板中制作TGV，可以將不同功能的天線層、射頻電路層以及芯片層進行立體堆疊和互連。例如，在多層封裝天線結構中，TGV可以作為垂直導電通道，連接頂層的輻射天線單元與底層的射頻前端芯片，實現信號的高效傳輸。這種三維集成方式不僅大大減小了封裝尺寸，還能有效縮短信號傳輸路徑，降低信號損耗和延遲，提升天線的整體性能。有關TGV技術在封裝天線領域的應用成為近些年學界的研究重點。
2017年，佛羅里達大學HWANGBO等人基于玻璃基板設計了一種用于中心頻率為78GHz的W波段無線點對點芯片通信的定向TGV天線。TGV被用作主輻射器，由玻璃基板頂部的共面波導饋電，并在天線四周放置TGV反射器，形成與反射器相反方向的定向輻射方向圖。2020年，韓國中央大學NAQVI等人采用高溫熔融玻璃填充金屬包覆圖形化的硅基底，去除硅基底后制備出TGV，隨后通過在玻璃上下兩面進行金屬布線，設計和制作了W波段平面型準Yagi-Uda天線。
基于TGV結構的平面型準Yagi-Uda天線 來源：NAQVI.Via-monopole based quasi yagi-uda antenna for W-band applications using through glass silicon via (TGSV) technology
2020年，德國烏爾姆大學GALLER等人提出了一種用于毫米波傳感器的封裝式全息天線，工作頻率超過150GHz，用于毫米波傳感器應用中的密封玻璃封裝。2023年，德國烏爾姆大學GALLER等人提出了玻璃技術中電磁耦合躍遷和電耦合躍遷的新概念，這使得150GHz以上的信號能夠有效耦合到介質波導（DWG）中。此外，還提出了一種帶TGV的玻璃蓋板電鍍膜和用于DWG激勵的環形槽結構，可以進一步提高集成密度和性能。

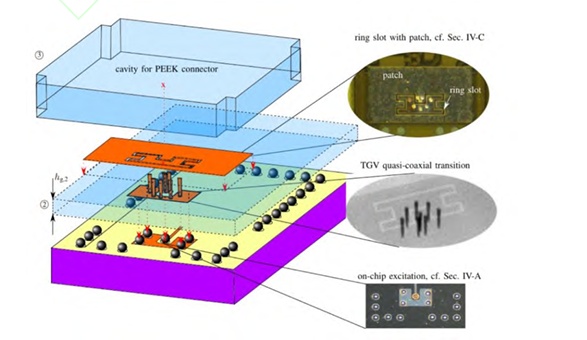

基于TGV的芯片與外部互連結構 來源：GALLER.MMIC-to-dielectric waveguide transitions for glass packages above 150 GHz[J]. IEEE Transactions on Microwave Theory and Techniques
隨著無線通信技術的持續發展，TGV技術在封裝天線領域的應用前景十分廣闊。在未來的6G通信時代，對封裝天線的性能要求將更加苛刻，TGV技術有望成為實現高性能封裝天線的關鍵支撐技術。
