本文摘要

在上一期XRD自動數據處理系列推文（XRD自動數據處理（一）：APP介紹及實例）中，我們介紹了XRD軟件包APP（Automatic Processing Program）這款隨Data Collector一起安裝的小軟件，并以數據格式轉換為例來說明自動數據處理的設置。本文將為你展示如何利用APP調度Data Collector和HighScore Plus，來實現粉末衍射數據的測試及自動分析并輸出結果。

以石墨樣品為例，運行Data Collector軟件中石墨化度自動化測量流程可簡要描述如下圖所示：

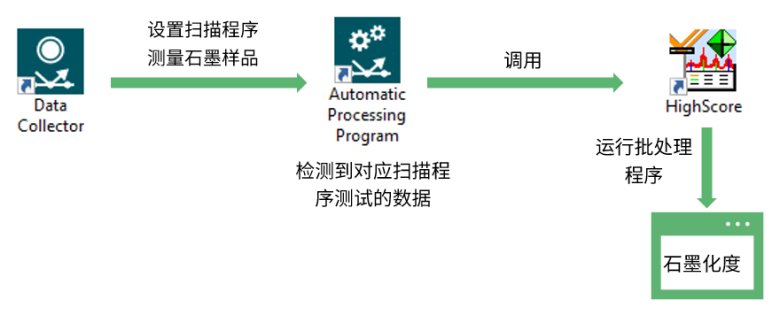

圖1 石墨化度自動化的簡要流程

01丨測試方法與分析方法的設置

石墨化度自動分析的實現，首先需要在Data Collector里設置好石墨樣品的測試方法（范圍，步長，每步積分時間等）并記錄下方法的保存路徑以供APP調用，同時在HighScore Plus里，也需事先設置好石墨化度數據的分析處理方法。

HighScore（Plus）的批處理程序功能可以將多個數據處理操作步驟集成為一個按鈕，實現數據處理的一鍵化。在此例中，我們可以創建一個包含確定背景、尋峰、峰形擬合和計算腳本的批處理程序來達成石墨化度分析并出結果的目標。

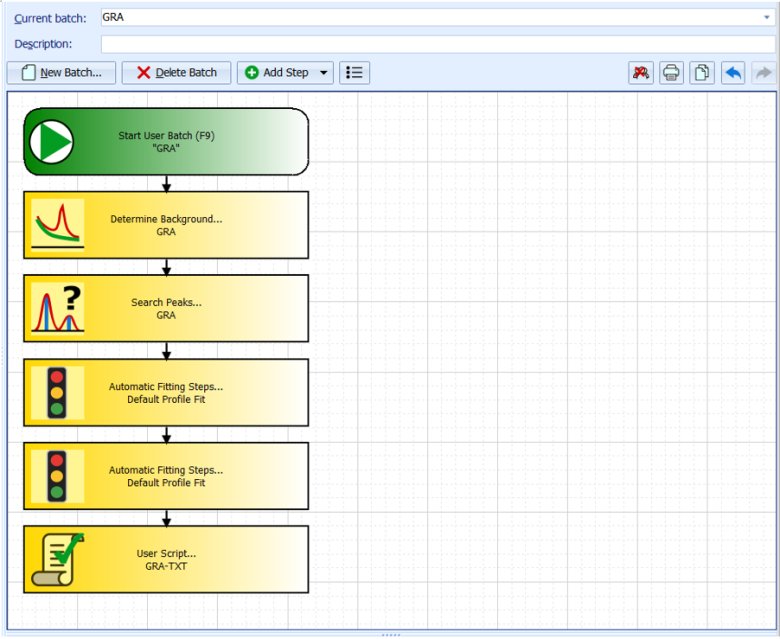

圖2 本例中使用的批處理程序（命名為GRA），包括兩次峰形擬合及最后的用戶腳本

其中對于峰形擬合的步驟，因軟件默認使用形狀對稱的峰形函數進行擬合，直接調用自動模式進行峰形擬合將導致峰形不符合，峰位偏差大；為得到更好的峰形擬合結果，我們常常需要先在擬合的全局變量中設置不對稱性函數類型，讓軟件在峰形擬合時更好符合實際數據中峰形、峰寬左右不對稱的情況。為解決此問題，我們可以先準備一個空白分析文件（通過菜單File - New新建），在分析文件里設置好使用不對稱性峰形函數進行擬合并保存為一個模板文件，再讓APP調度時調用HighScore Plus打開此模板文件，把實測數據插入到其中進行擬合，這樣，批處理自動擬合時也會考慮峰形的不對稱性，得到更好的擬合結果。

記錄下模板文件保存的路徑以備APP中設置命令參數。

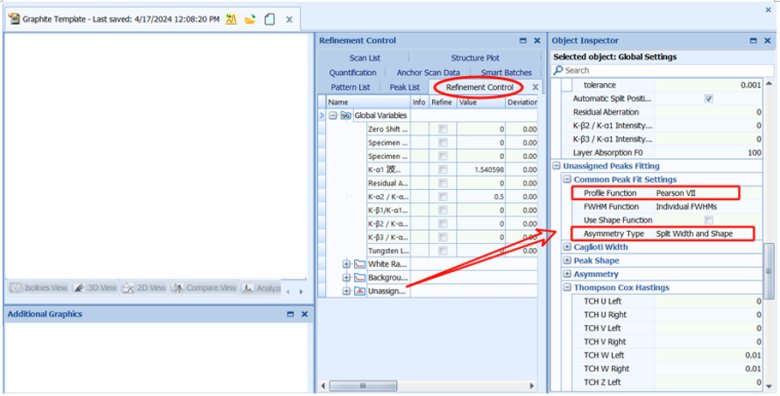

圖3 此例中用到的HPF2模板，在空白文檔的基礎上設置了Asymmetry Type和Profile Function

批處理里最后一步調用了腳本。腳本（Script）是HighScore Plus里的一個擴展功能，支持pascal語言的代碼擴展，且軟件中還內置了該編程語言的集成開發環境，可以直接在HighScore Plus里進行代碼的編輯、編譯和調試。HighScore軟件的幫助文件中，第11部分“SCRIPTING for HS+”是對HighScore Plus腳本功能的詳細講解，包含了大量軟件可以調用的函數及示例腳本供用戶參考。

石墨化度的分析處理中，硅峰角度偏移校正無法使用常規的軟件內的功能實現，而利用腳本和編程就可以將角度計算、偏移校正，（002）晶面間距計算及生成txt格式報告等功能一并實現。以下是本例中實現石墨化度計算并報告的完整腳本代碼。

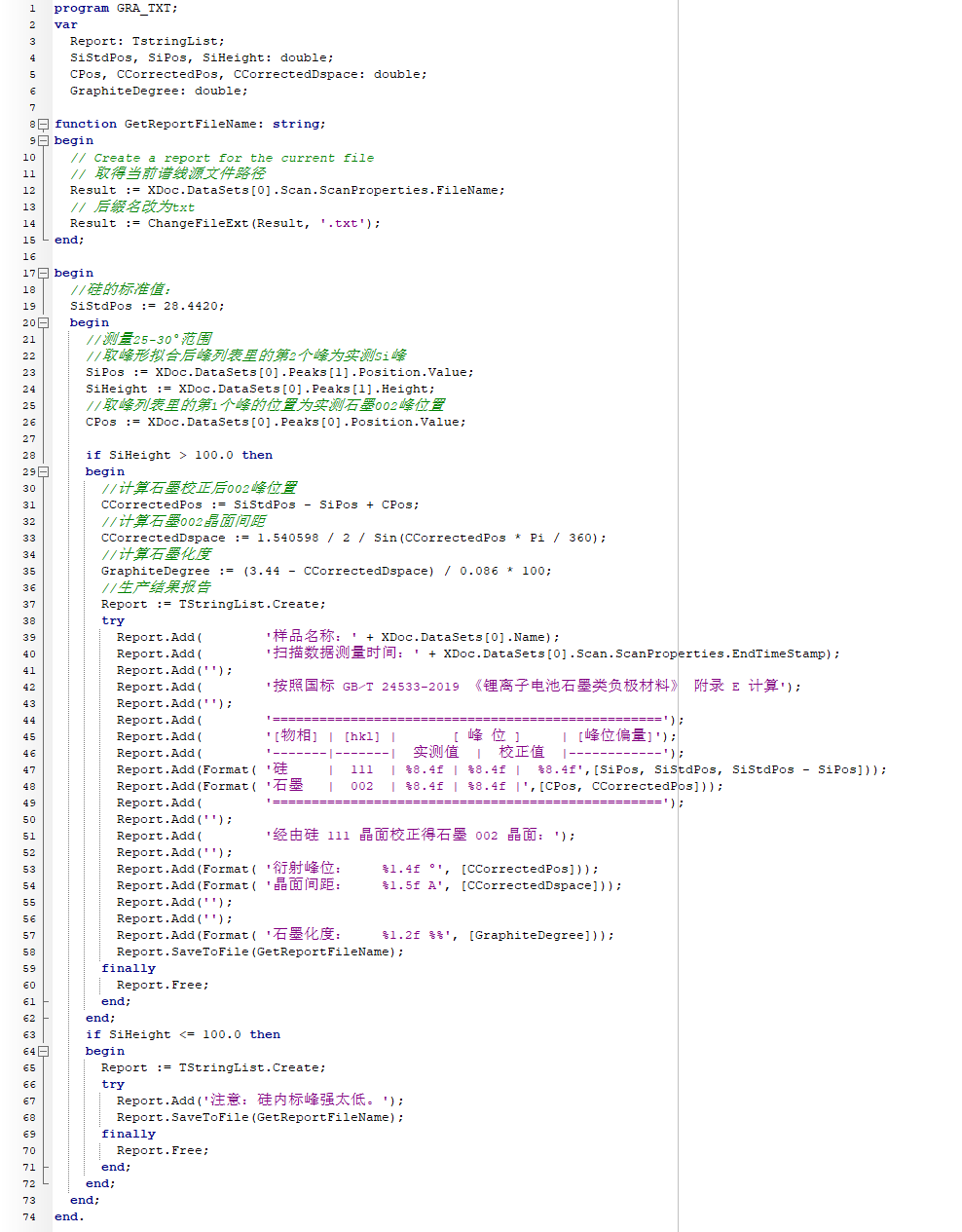

圖4 石墨化度分析用腳本

02丨APP 設置

準備好測量程序、分析模板及批處理方法后，用戶就可以參考本系列推文第一篇：APP介紹及實例來設置APP的觸發條件及調用參數，把我們想要的所有步驟串聯在一起。

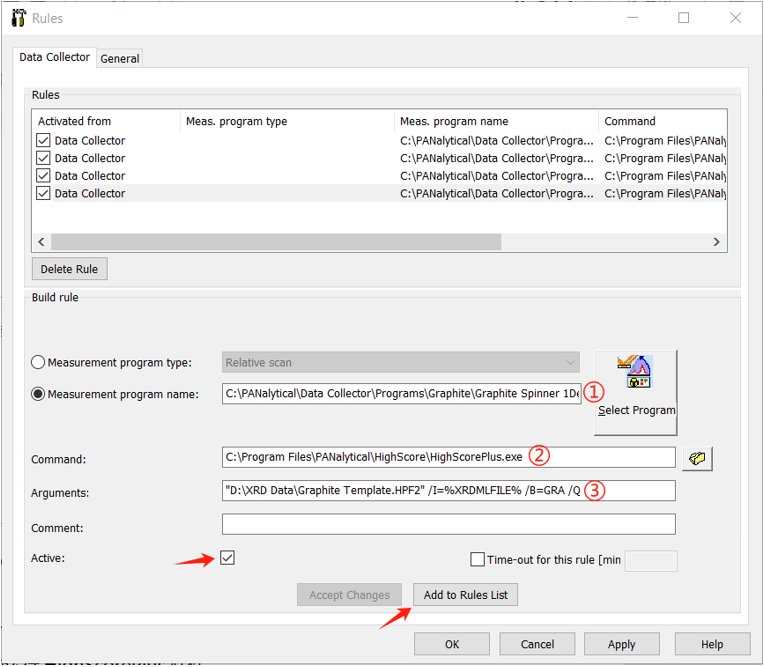

圖5 此例中APP設置

① ：由于此例是針對于石墨化度樣品的自動測量分析，這里采用指定測量程序的方法，讓APP把觸發條件設置為所有調用“Graphite Spinner 1Der”測量程序得到的數據；

② ：Command欄設置為HighScore Plus程序的路徑，自動化條件觸發時，APP將自動運行HighScore Plus軟件；

③ ：Arguments里的運行參數決定了程序調用的方式，內容等。

• 雙引號內為HighScore Plus啟動后調用的分析模板文件；

• /I=%XRDMLFILE% 代表在模板文件里導入剛剛測試得到的 .xrdml數據文件；

• /B=GRA指對該數據文件執行批處理程序GRA；

•  /Q代表靜默啟動，即不顯示軟件界面，僅在后臺完成調用-批處理的系列操作。

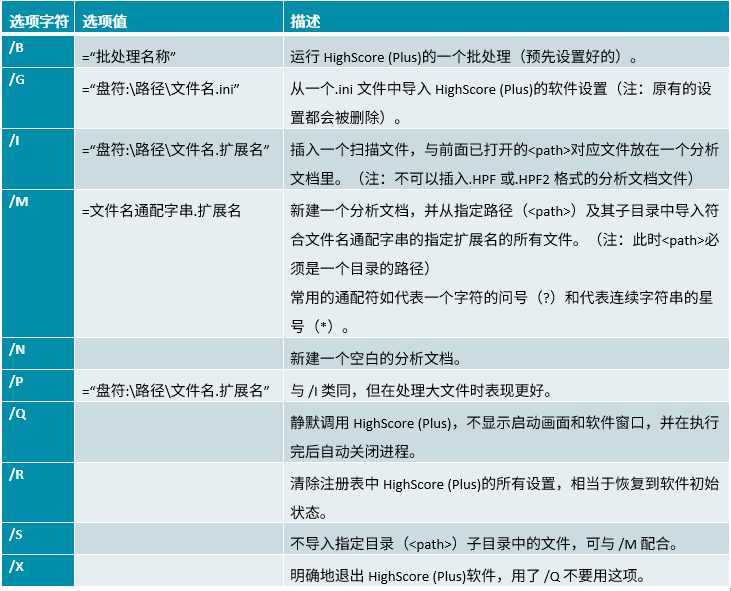

以下為HighScore軟件命令行的具體格式：

HighScorePlus.exe [<path>] [<switches>]

其中每個<switch>的格式為：<switch LETTER>[=<switch value>]

完成此規則設置后，勾選上Active激活，點擊Add to Rules List，將該條規則加入列表，最后再點下OK，自動石墨化度分析的設置就大功告成，接下來只需制樣，執行對應測試程序，便可以等待石墨化度結果的生成啦。

最后讓我們看看一鍵處理的操作錄屏及得到的石墨化度結果：

圖6 最終得到的報告展示（TXT格式）

當然，APP的自動調度和HighScore Plus的腳本能實現的功能不止于此。感興趣的話，HighScore的幫助和APP的Quick Start Guide里有更多關于腳本和自動化規則相關的支持，可以實現更復雜的功能，為各位用戶的實際使用提供更多的便利。
