天天日夜夜,久久老女人,人人爱国产,91视频青青草

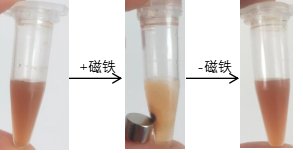

磁性高分子微球是近年發(fā)展起來的一種新型磁性材料，是通過適當(dāng)方法將磁性無機(jī)粒子與有機(jī)高分子結(jié)合形成的具有一定磁性及特殊結(jié)構(gòu)的復(fù)合微球。在生物醫(yī)學(xué)、細(xì)胞學(xué)和分離工程等諸多領(lǐng)域得到廣泛的應(yīng)用。

本文使用BeNano 90 Zeta納米粒度及Zeta電位分析儀表征了一個(gè)磁性微球的粒徑和Zeta電位在不同pH條件下隨溫度的變化。

實(shí)驗(yàn)部分

不同pH值環(huán)境樣品配置

測試的磁性微球母液為一個(gè)商品化微球，其微球表面共聚或者化學(xué)鍵修飾了未知基團(tuán)。

將磁性微球母液用純凈水稀釋，其pH值檢測為6。取一定量磁性微球用HCl溶液稀釋至pH=3；另取一定量磁性微球用NaOH溶液稀釋至pH=9，得到三個(gè)不同pH的磁性微球分散液。

將pH=3、6和9的樣品分別放入PS樣品池及毛細(xì)管電極中，設(shè)置起始溫度為25℃，終止溫度為60℃，溫度間隔為1℃的升溫粒徑及電位溫度趨勢測試。設(shè)置起始溫度為25℃，終止溫度為0℃，溫度間隔為1℃的降溫粒徑及電位溫度趨勢測試。

結(jié)果與討論

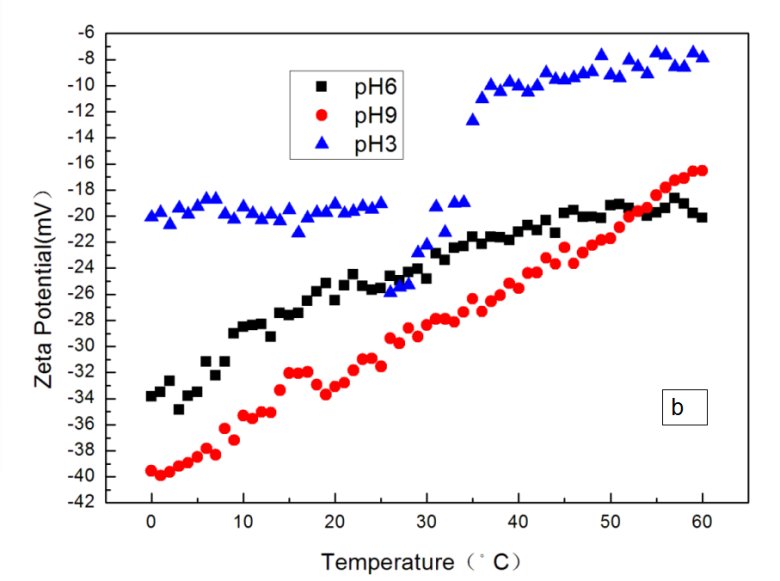

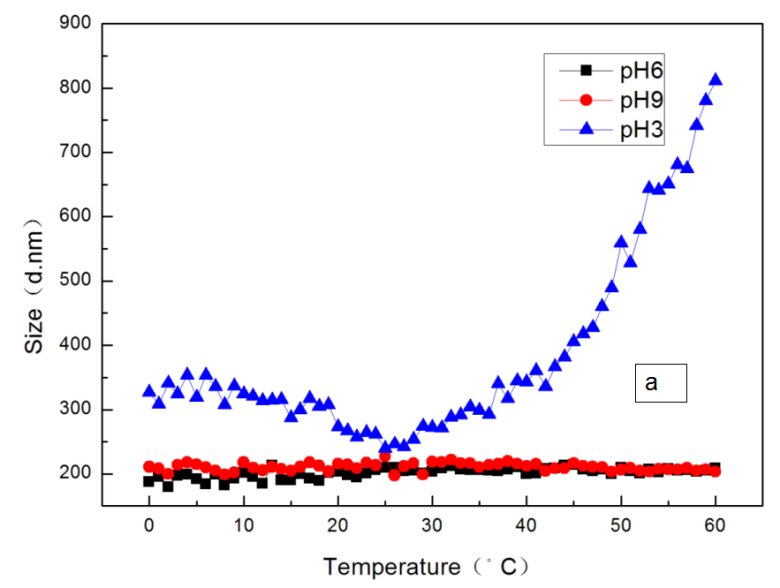

圖1. 不同pH=3、6和9環(huán)境中磁性微球在不同溫度下的粒徑（a）和Zeta電位曲線（b）

從圖1可以看出，在25℃時(shí)三個(gè)樣品的Z-均徑均為200nm左右，偏差不大。在三個(gè)pH環(huán)境下，顆粒電位均為負(fù)值，說明顆粒攜帶負(fù)電荷，在25℃條件下pH越高，Zeta電位絕對值越大。

在檢測的溫度區(qū)間內(nèi)，pH=6和9的環(huán)境中，磁性微球粒徑隨溫度的變化不大，說明體系在這個(gè)溫度范圍內(nèi)的分散度不變，相對穩(wěn)定。而在pH=3的環(huán)境中，粒徑隨溫度敏感度較高，在25℃附近粒徑最小，降溫和升溫都刺激體系的粒徑增大，說明體系中產(chǎn)生了團(tuán)聚物。

在所測的溫度范圍內(nèi)，整體而言，同樣的溫度下，pH=6和9環(huán)境中體系的Zeta電位絕對值高于pH=3的環(huán)境。較高的Zeta電位可以提供較強(qiáng)的顆粒間相互作用力，這增加了體系的穩(wěn)定性，有效降低外界刺激產(chǎn)生大顆粒團(tuán)聚物的可能性。

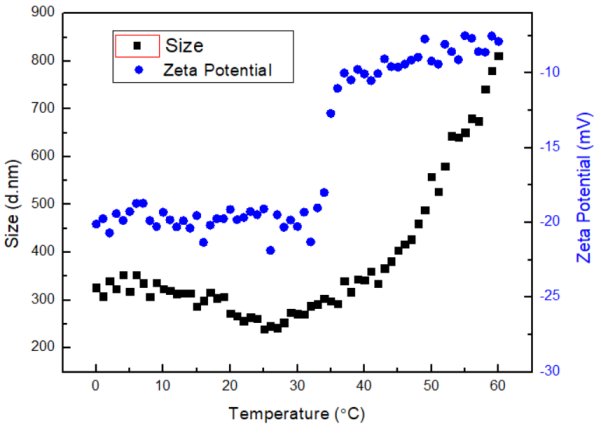

圖2. pH=3下磁性微球在不同溫度下的粒徑和Zeta電位曲線

從圖2可以看到溫度的升高或降低Z-均徑均表現(xiàn)為增大的趨勢，尤其是在升溫過程。當(dāng)高于34℃時(shí)，Zeta電位發(fā)生突變，由大約-20mv水平迅速降到約-10mv水平，同時(shí)在此溫度區(qū)間粒徑也迅速增大。這也進(jìn)一步說明可以通過Zeta電位判斷體系的穩(wěn)定性，當(dāng)Zeta電位降低時(shí)，則體系處于不穩(wěn)定狀態(tài)，顆粒容易團(tuán)聚。

結(jié)論

結(jié)果表明，磁性微球在pH=6和9時(shí)，其體系的Zeta電位絕對值相對較高，體系處于相對穩(wěn)定狀態(tài)，粒徑隨溫度波動(dòng)不大。而當(dāng)pH=3時(shí)其體系的穩(wěn)定性對溫度要求較為苛刻。通過觀察可以發(fā)現(xiàn)，不同的pH和溫度環(huán)境中，相對而言Zeta電位絕對值超過20 mv體系穩(wěn)定性較高。
