天天日夜夜,久久老女人,人人爱国产,91视频青青草

關(guān)鍵詞：氧化鋁、純度、Zeta電位

氧化鋁是一種常見的無機(jī)氧化物，其廣泛應(yīng)用于陶瓷、醫(yī)藥、電子、機(jī)械等行業(yè)。氧化鋁的純度不同，應(yīng)用的領(lǐng)域也有所差異，例如：99氧化鋁瓷材料用于制作高溫坩堝、耐火爐管及特殊耐磨材料，如陶瓷軸承、陶瓷密封件及水閥片等；95氧化鋁瓷主要用作耐腐蝕、耐磨部件。物質(zhì)的組成不同其表面帶電也具有極大差別，包括電性和帶電量，而表面帶電情況將會(huì)影響材料的性能和應(yīng)用領(lǐng)域。在這個(gè)應(yīng)用中，我們考察了不同純度的氧化鋁材料在不同pH值環(huán)境中的Zeta電位。

原理和設(shè)備

采用丹東百特儀器有限公司的BeNano 90 Zeta 納米粒度及 Zeta電位分析儀以及BAT-1自動(dòng)滴定儀。

電泳光散射技術(shù)ELS是利用激光照射在樣品溶液或者懸浮液上，檢測(cè)前向角度的散射光信號(hào)。在樣品兩端施加一個(gè)電場(chǎng)，樣品中的帶電顆粒在電場(chǎng)力的驅(qū)動(dòng)下進(jìn)行電泳運(yùn)動(dòng)。由于顆粒的電泳運(yùn)動(dòng)，樣品的散射光的頻率會(huì)產(chǎn)生一個(gè)頻移，即多普勒頻移。利用數(shù)學(xué)方法處理散射光信號(hào)，得到散射光的頻率移動(dòng)，進(jìn)而得到顆粒的電泳運(yùn)動(dòng)速度，即電泳遷移率μ。通過Herry方程，我們把顆粒的電泳遷移率和其Zeta電位ζ聯(lián)系起來：

其中ε為介電常數(shù)，η為溶劑粘度，f(κα)為Henry函數(shù)，κ為德拜半徑倒數(shù)，α代表粒徑，κα代表了雙電層厚度和顆粒半徑的比值。

我們采用丹東百特儀器有限公司的BeNano 90 Zeta 納米粒度及Zeta電位分析儀進(jìn)行測(cè)試。儀器使用波長671nm，功率50mW激光器作為光源，設(shè)置在12度角的APD檢測(cè)器進(jìn)行散射光信號(hào)采集。采用PALS相位分析光散射技術(shù)，可以有效檢測(cè)低電泳遷移率樣品的Zeta電位信息。

樣品制備和測(cè)試條件

分別將純度為95%和99%的氧化鋁，按照0.2mg/ml配比分散在蒸餾水中，使用50W超聲波將其分散3min后得到兩份平行樣品。通過BeNano 90 Zeta 納米粒度及Zeta電位分析儀和BAT-1自動(dòng)滴定儀相配合，以樣品分散后的pH環(huán)境為起點(diǎn)，使用HCl滴定液向低pH范圍滴定，使用NaOH滴定液向高pH范圍滴定，測(cè)試pH間隔為1，檢測(cè)pH值設(shè)定在2-12之間Zeta電位的變化。

測(cè)試結(jié)果和討論

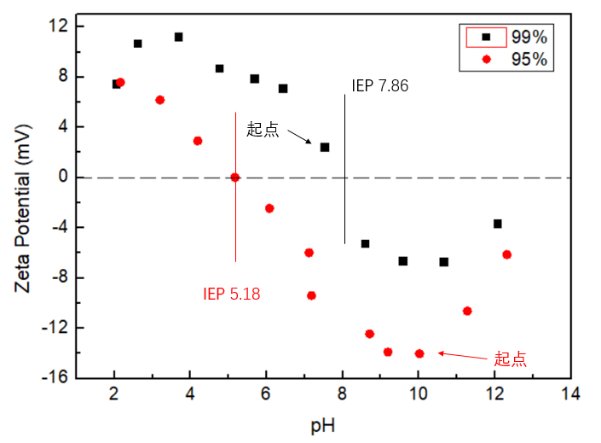

圖1.95%氧化鋁和99%氧化鋁Zeta電位pH滴定結(jié)果

物質(zhì)的Zeta電位由其表面的化學(xué)組成和周圍的液體環(huán)境決定，雖然這兩個(gè)樣品的主要成分都是氧化鋁，但是其純度有所差別，95%的氧化鋁含有更多其他組分化學(xué)物質(zhì)。通過圖1對(duì)于兩個(gè)不同純度的氧化鋁樣品的Zeta電位pH滴定結(jié)果可以看到，使用同樣的蒸餾水進(jìn)行超聲分散，95%氧化鋁樣品的初始pH值在10左右，懸浮體系呈現(xiàn)弱堿性，滴定曲線的等電點(diǎn)為7.86；而99%氧化鋁的分散后懸浮體系為pH值在7附近的近中性體系，等電點(diǎn)為5.18。由此可以得出對(duì)于同一物質(zhì)而言，其純度不同，對(duì)其Zeta電位的影響是巨大的。
