天天日夜夜,久久老女人,人人爱国产,91视频青青草

碳酸鈣作為無(wú)機(jī)填料應(yīng)用于塑料填充已有多年的歷史，過(guò)去碳酸鈣一般作為填料以降低成本為主要目的,并收到較好效果。近年來(lái)，隨著生產(chǎn)上廣泛的使用和大量的研究發(fā)現(xiàn),填充大量的碳酸鈣也可做到不明顯降低制品的性能,甚至某些方面還會(huì)大幅度提高,如力學(xué)性能、熱性能等。

1、碳酸鈣簡(jiǎn)介

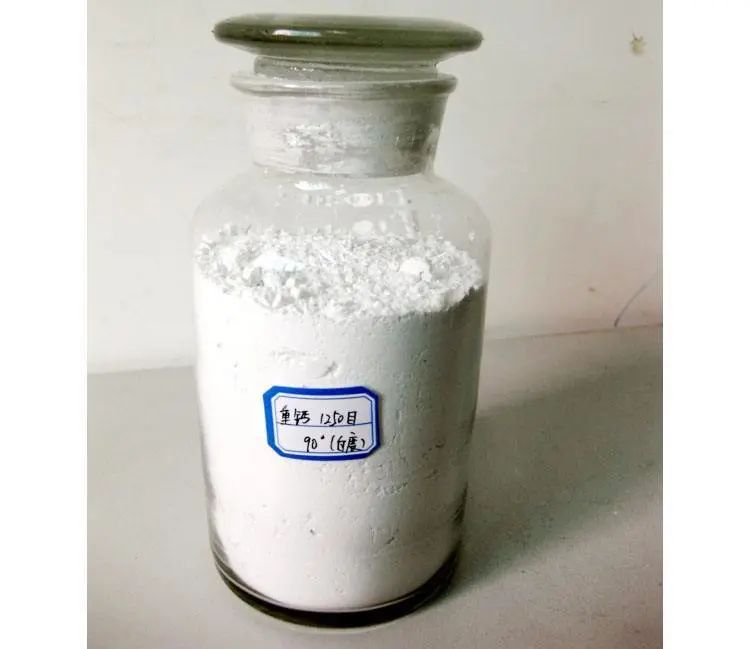

碳酸鈣主要有兩種類(lèi)型：重質(zhì)碳酸鈣（俗稱(chēng)重鈣）和輕質(zhì)碳酸鈣（俗稱(chēng)輕鈣）。

重鈣是用機(jī)械方法（用雷蒙磨或其它高壓磨）直接粉碎天然的方解石、石灰石、白堊、貝殼等制得的。

輕鈣又稱(chēng)沉淀碳酸鈣，是將石灰石等原料煅燒生成石灰，再加水消化石灰生成石灰乳，然后再通入二氧化碳碳化沉淀，最后經(jīng)脫水、干燥和粉碎而制得?；蛘呦扔锰妓徕c和氯化鈣進(jìn)行復(fù)分解反應(yīng)生成碳酸鈣沉淀，然后經(jīng)脫水、干燥和粉碎而制得。

由于制備方法不同，輕鈣堆積體積大，顯得輕，實(shí)際上二者密度相差很小。輕鈣密度為2.4～2.7 g/cm3，重鈣密度為2. 7~2. 9 g/cm3。

重鈣粒徑一般較大，分布較寬，顆粒形狀無(wú)規(guī)則；而輕鈣具有晶體形狀，粒徑較小。

2、碳酸鈣的技術(shù)指標(biāo)

碳酸鈣有的主要技術(shù)指標(biāo)有：目數(shù)、白度、碳酸鈣含量。

目數(shù)：目數(shù)是指一定面積篩網(wǎng)上孔的數(shù)量，目數(shù)越大，顆粒的粒徑越小，所需要的生產(chǎn)工藝將更復(fù)雜。目數(shù)越大，填料顆粒的活性更強(qiáng)，易于與塑料基體粘結(jié)，相容性更好，但分散性變差。常見(jiàn)目數(shù)有400、600、800、1000、1200、2000。通常，大目數(shù)的填料需要作表面處理，以提高其分散性。

白度：由于純的碳酸鈣是白色的，碳酸鈣產(chǎn)品的純度越高，產(chǎn)品也就越潔白，少雜色。鐵化物、硅等會(huì)讓產(chǎn)品出現(xiàn)黃、暗等雜色。一般來(lái)說(shuō)，白度高于90%時(shí)，碳酸鈣可用作塑料的白色染料，但許多生產(chǎn)商并不滿(mǎn)足于90%的標(biāo)準(zhǔn)，甚至推出了高達(dá)97%白度的產(chǎn)品。白度更高的產(chǎn)品，檔次更高，雜質(zhì)少，不易損傷加工設(shè)備，在塑料著色時(shí)，色澤更純正、更穩(wěn)定。

碳酸鈣含量：指石灰石原料的碳酸鈣含量，也可以說(shuō)是純度。

3、 碳酸鈣的應(yīng)用

碳酸鈣應(yīng)用范圍很廣，絕大部分的塑料都可以使用。添加碳酸鈣對(duì)改善塑料制品某些性能以擴(kuò)大其應(yīng)用范圍有一定作用，在塑料加工中它們可以減少樹(shù)脂收縮率，改善流變行為，控制黏度。還能起到以下作用：

（1）提高塑料制品尺寸的穩(wěn)定性；

（2）提高塑料制品的硬度和剛性；

（3）改善塑料加工性能；

（4）提高塑料制品的耐熱性；

（5）改進(jìn)塑料的散光性；

（6）可使制品具有某些特殊性能；

（7）降低塑料制品成本。

碳酸鈣填充到塑料中，就像給塑料加上了一個(gè)骨架，讓塑料的尺寸穩(wěn)定性、硬度獲得提升，還可以一定程度上改善塑料的耐磨性和光澤度。如常用于PP、PE、PVC板材、管材。

碳酸鈣無(wú)毒、無(wú)味、無(wú)環(huán)境污染，是自然環(huán)境中常見(jiàn)的礦物，適合添加到生物降解塑料、食品包裝塑料中，不會(huì)對(duì)人和環(huán)境產(chǎn)生不良影響。還有研究表明，添加了碳酸鈣的生物降解塑料在土壤中的降解速度更快。

輕質(zhì)碳酸鈣有一個(gè)特點(diǎn)，比較吸油，容易吸收塑料中的增塑劑，導(dǎo)致增塑效果變差，要改善這個(gè)情況，可對(duì)碳酸鈣進(jìn)行改性處理。

文章圖片及素材來(lái)源于網(wǎng)絡(luò)，貴在分享，如有侵權(quán)請(qǐng)告知?jiǎng)h除！
