天天日夜夜,久久老女人,人人爱国产,91视频青青草

近日，市場監(jiān)管總局（國家標(biāo)準(zhǔn)委）批準(zhǔn)GB 175-2023《通用硅酸鹽水泥》強(qiáng)制性國家標(biāo)準(zhǔn)，將于2024年6月1日起實(shí)施。其中，石灰石粉可作為主要混合材和替代混合材用于水泥產(chǎn)品中。

通用硅酸鹽水泥作為結(jié)構(gòu)性建筑的主要原材料，其質(zhì)量的合格與否涉及建筑物的安全和人身、財(cái)產(chǎn)安全，此次發(fā)布的《通用硅酸鹽水泥》國家標(biāo)準(zhǔn)，由原先標(biāo)準(zhǔn)的“條文強(qiáng)制性”修改成“全文強(qiáng)制性”，并且在具體標(biāo)準(zhǔn)要求上也有很多改善和提高。

據(jù)了解，本次為《通用硅酸鹽水泥》標(biāo)準(zhǔn)的第七次修訂，也是近17年來的首次修訂，第六次修訂是2007年11月9日。GB 175-2023版標(biāo)準(zhǔn)與2007版相比，除結(jié)構(gòu)調(diào)整和編輯性改動外，主要技術(shù)也有一些變化。本次新修訂的標(biāo)準(zhǔn)嚴(yán)格限定了水泥混合材料種類，僅有?；郀t礦渣/礦渣粉、粉煤灰、火山灰質(zhì)混合材料、石灰石和砂巖可作為混合材繼續(xù)使用。

當(dāng)前石灰石礦種是機(jī)制砂石生產(chǎn)的第一大礦種，其砂石產(chǎn)品的生產(chǎn)中不可避免的產(chǎn)生大量石灰石粉，加上目前大多數(shù)水泥企業(yè)都自有礦山，發(fā)展水泥業(yè)務(wù)的同時(shí)加工生產(chǎn)骨料，而制備砂石的“邊角料”又可作為水泥中的混合材使用，對當(dāng)前石灰石制備機(jī)制砂石產(chǎn)生的石粉綜合利用問題提供了新途徑。

本次修訂的標(biāo)準(zhǔn)對水泥組分進(jìn)行了細(xì)化和調(diào)整，對作為水泥混合材的石灰石，摻量和技術(shù)指標(biāo)都做了嚴(yán)格規(guī)定。

新舊標(biāo)準(zhǔn)對比：

1、對水泥組分進(jìn)行了細(xì)化和調(diào)整。

一直以來，人們把普通硅酸鹽水泥稱為小復(fù)合，之所以如此，兩者不僅在混合材料摻量上存在遞進(jìn)關(guān)系，而且在混合材種類上也存在相似性：普通硅酸鹽水泥的主要混合材種類、方式?jīng)]有明確的限定，而復(fù)合硅酸鹽水泥的主要混合材摻加方式為兩種（含）以上。

為明確兩者的差異，本次標(biāo)準(zhǔn)修訂對此進(jìn)行了調(diào)整：普通硅酸鹽水泥的主要混合材料由符合本標(biāo)準(zhǔn)規(guī)定的?；郀t礦渣/礦渣粉、粉煤灰、火山灰質(zhì)混合材料組成，可以是一種主要混合材，也可以是兩種或三種主要混合材；復(fù)合硅酸鹽水泥的主要混合材料由符合本標(biāo)準(zhǔn)規(guī)定的粒化高爐礦渣/礦渣粉、粉煤灰、火山灰質(zhì)混合材料、石灰石和砂巖中的三種(含)以上材料組成，其主要混合材不低于三種。

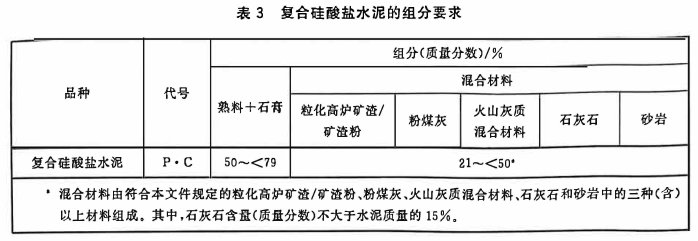

GB 175-2023《通用硅酸鹽水泥》中的規(guī)定

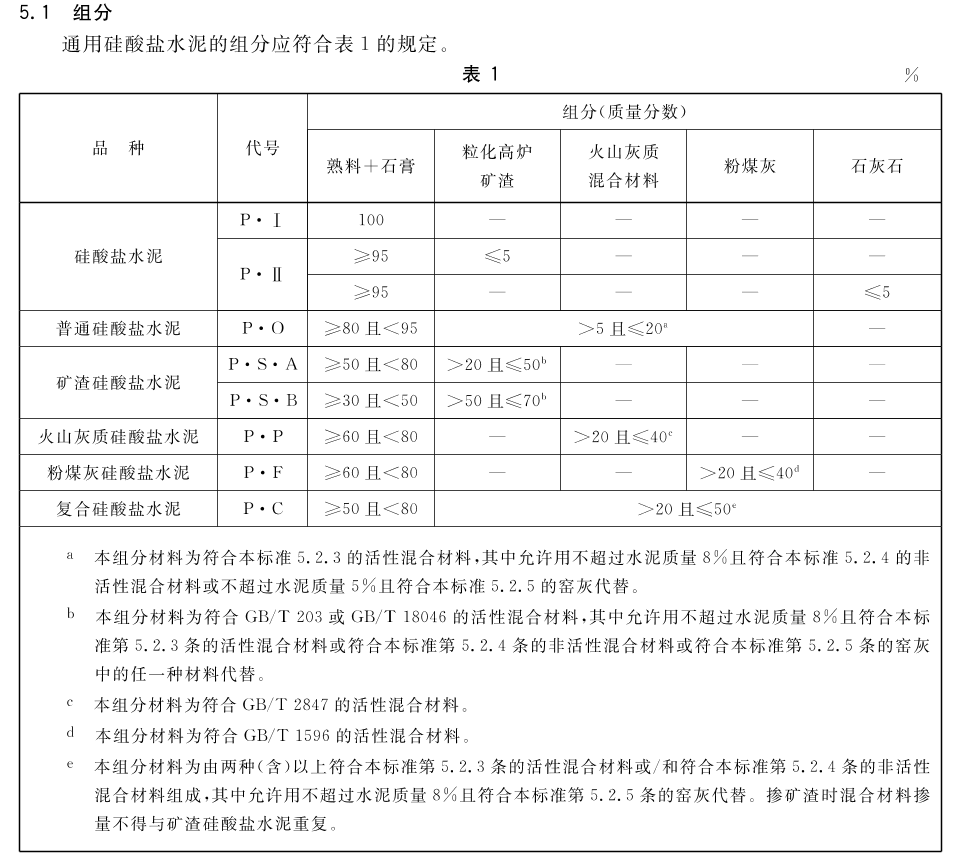

GB175-2007《通用硅酸鹽水泥》中的規(guī)定

2、將普通硅酸鹽水泥“其中允許用不超過水泥質(zhì)量8%且符合5.2.4的非活性混合材料或不超過水泥質(zhì)量5%且符合本標(biāo)準(zhǔn)5.2.5的窯灰中的代替”改為“0～5%”的“本替代組分為符合本標(biāo)準(zhǔn)規(guī)定的石灰石”。

3、將礦渣硅酸鹽水泥“其中允許用不超過8%且符合本標(biāo)準(zhǔn)5.2.3的其他活性混合材料或符合本標(biāo)準(zhǔn)5.2.4的非活性混合材料或符合本標(biāo)準(zhǔn)5.2.5的窯灰中的任一種材料代替”改為“0～8%”的“本替代組分為符合本標(biāo)準(zhǔn)規(guī)定的粉煤灰、火山灰和石灰石”。

4、將復(fù)合硅酸鹽水泥中的“本組分材料為由兩種(含)以上符合本標(biāo)準(zhǔn)5.2.3 的活性混合材料或/和符合本標(biāo)準(zhǔn)5.2.4的非活性混合材料組成，其中允許用不超過水泥質(zhì)量8%且符合5.2.5的窯灰代替”改為“混合材料由符合本標(biāo)準(zhǔn)規(guī)定的粒化高爐礦渣/礦渣粉、粉煤灰、火山灰質(zhì)混合材料、石灰石、砂巖中的三種(含)以上材料組成。其中石灰石含量（質(zhì)量百分?jǐn)?shù)）不大于水泥質(zhì)量的15%”。

5、取消了“活性混合材料”、“非活性混合材”和“窯灰”，列出了?；郀t礦渣/礦渣粉、粉煤灰、火山灰質(zhì)混合材料、石灰石和砂巖的技術(shù)要求。

6、將“石灰石中的三氧化二鋁（質(zhì)量分?jǐn)?shù)）應(yīng)不大于2.5%”改為“石灰石、砂巖的亞甲藍(lán)值不大于1.4g/kg。亞甲基藍(lán)值按GB/T35164-2017附錄A的規(guī)定進(jìn)行檢驗(yàn)”。

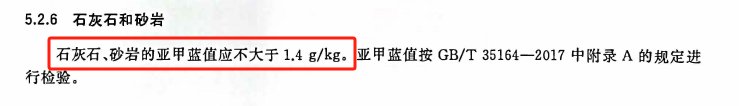

GB 175-2023《通用硅酸鹽水泥》

GB175-2007《通用硅酸鹽水泥》

新標(biāo)準(zhǔn)對石灰石作為水泥混合材的質(zhì)量要求更高，更加貼近目前行業(yè)實(shí)際情況，有利于解決部分中小型粉磨站使用混合材的一些混亂現(xiàn)狀。同時(shí)，這樣的修改和商混行業(yè)對石子和砂子的標(biāo)準(zhǔn)要求一致，檢測更加的方便快捷。

文章內(nèi)容來源于國家市場監(jiān)督管理總局、中國砂石協(xié)會，文中涉及信息僅供參考，如有侵權(quán)請告知?jiǎng)h除！
