手機版
關(guān)于我們
加入收藏
深圳市叁星飛榮機械有限公司
7 年
白金會員
白金會員
已認(rèn)證
撥打電話
獲取底價
提交后，商家將派代表為您專人服務(wù)
深圳市叁星飛榮機械有限公司
白金會員已認(rèn)證
碳化物陶瓷間的原子多以較強的共價鍵結(jié)合，因而表現(xiàn)出熔點高、硬度大，機械強度高，化學(xué)穩(wěn)定性好等一系列優(yōu)良性能，有些還具有特殊的電、磁或熱學(xué)性能，已在機械、化工、電子、航天、航空等許多領(lǐng)域中得到應(yīng)用。但由于碳化物陶瓷中強的共價鍵結(jié)合，使得燒結(jié)比較難。近年來，圍繞著碳化物陶瓷的燒結(jié)溫度，采用一些先進(jìn)的工藝做了深入的研究，歸納起來有效途徑：一是采用超細(xì)粉體原料，二是利用先進(jìn)的燒結(jié)工藝，三是制備它們的復(fù)相或復(fù)合陶瓷。因此超細(xì)粉體的制備已經(jīng)成為各種碳化物材料研究的重點。
制備超細(xì)粉體有“自下而上(Bottom-up)”和“自上而下（Top-down）”這兩種方法?！白韵露稀敝冈诓牧匣瘜W(xué)合成的過程中通過控制材料的成核和長大，從而控制產(chǎn)物的尺寸制備納米顆粒；“自上而下”則是借助各種外力對塊狀顆粒粉碎，從而制備納米顆粒。
當(dāng)前通過“自上而下”有效地工業(yè)化制備超細(xì)粉體的最有效設(shè)備是砂磨機，而市場上絕大多數(shù)是臥式砂磨機，但是臥式機和傳統(tǒng)立式機普遍存在四大難點難以解決，如機械密封容易泄漏及損壞、分離網(wǎng)容易堵塞、難以用超細(xì)珠實現(xiàn)納米級研磨以及研磨產(chǎn)品粒度不均勻。特別是遇到碳化物這類超硬、耐磨性好的陶瓷粉體材料，臥式機基本無計可施。
針對四大難點，叁星飛榮公司自主研發(fā)生產(chǎn)的具有獨立知識產(chǎn)權(quán)的立式無軸封無篩網(wǎng)砂磨機可實現(xiàn)各種碳化物的超細(xì)粉體的產(chǎn)業(yè)化制備。叁星公司董事長--謝小飛先生在“2018年全國碳化物粉體與陶瓷制備技術(shù)交流會”上作了“高能砂磨機制備碳化物超細(xì)粉體的產(chǎn)業(yè)化應(yīng)用”的報告。報告中詳細(xì)介紹了工業(yè)化制備超細(xì)碳化物的實踐工作。
一、碳化硅

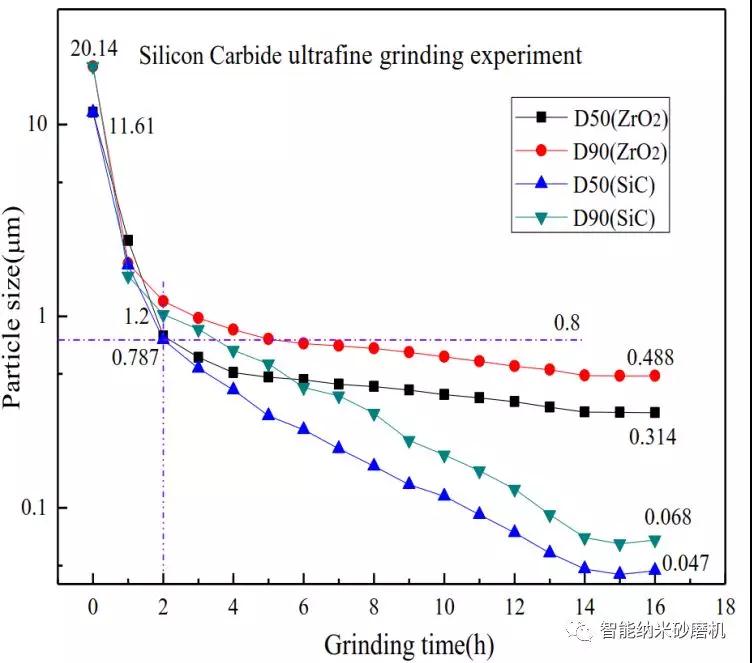

圖1 不同磨介研磨碳化硅的粒度隨時間的分布圖

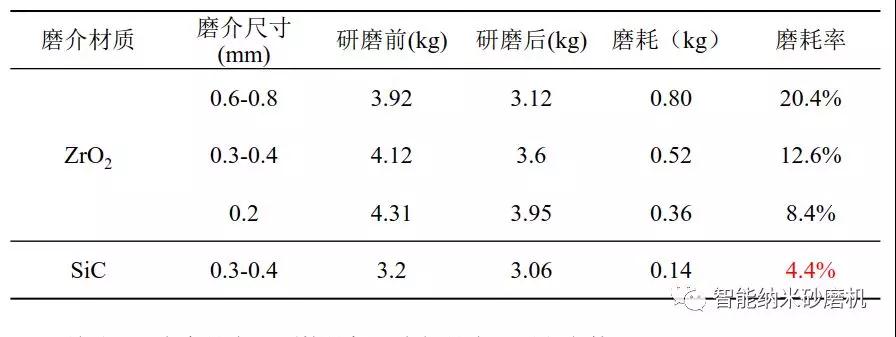

圖2 不同磨介的磨耗分析圖
由圖1與可知：1.磨介越大、顆粒越粗，磨耗越大；反之亦然；2.為減少磨耗，應(yīng)選擇硬度≥被磨物料硬度的磨介。

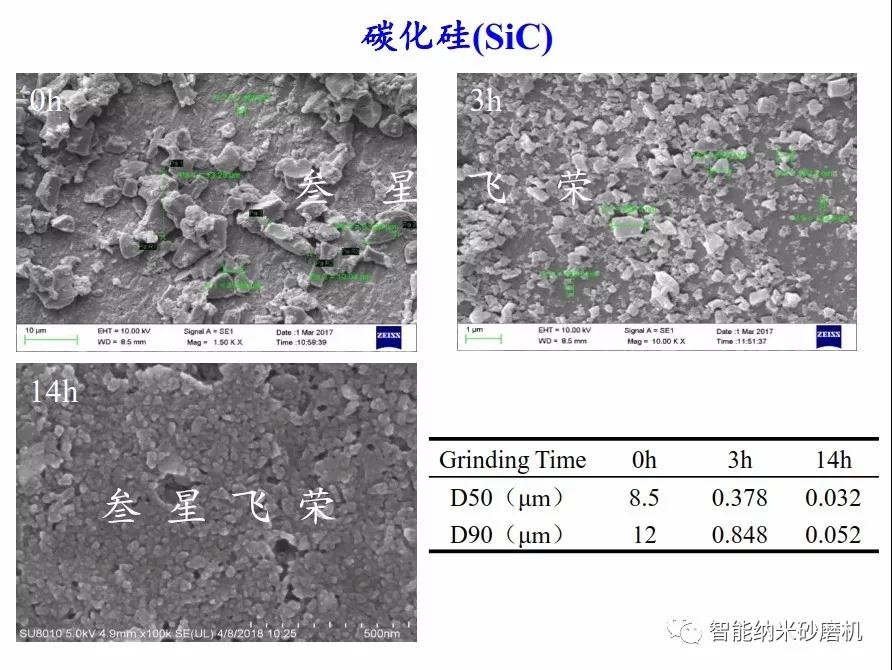

圖3 碳化硅的SEM圖

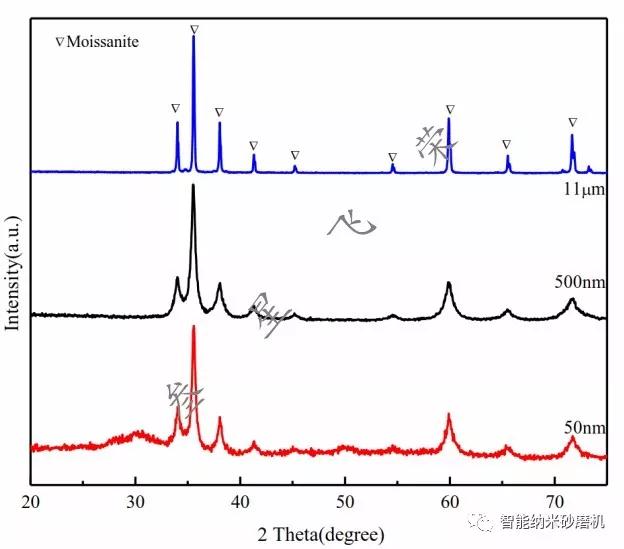

圖4 碳化硅的XRD分析圖
由圖3與圖4可知：物料經(jīng)過超細(xì)研磨后，峰形（半峰寬）變寬，毛刺增多，說明結(jié)晶度下降，這是穿晶破碎導(dǎo)致晶面破壞所致。
二、碳化硼

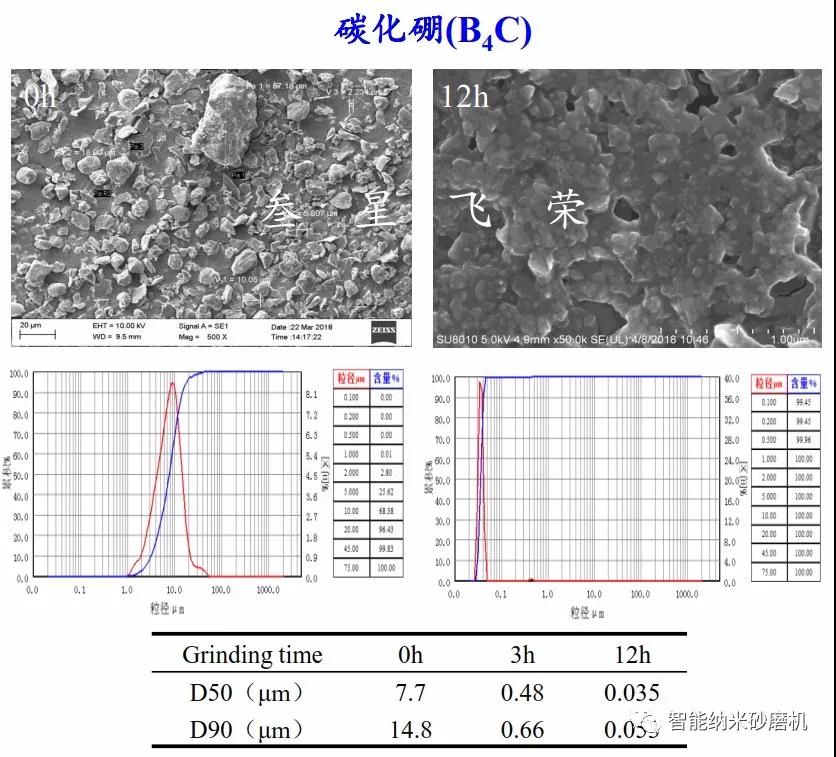

圖5 碳化硼的SEM圖

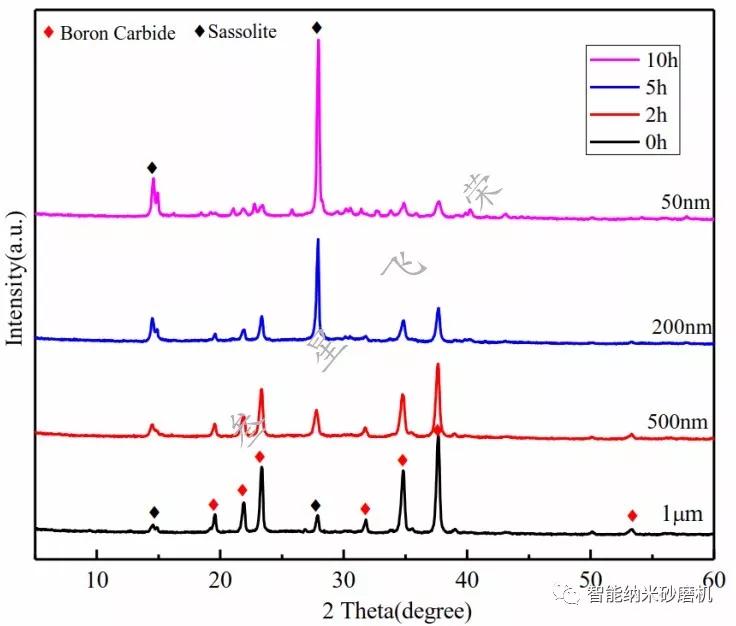

圖6 碳化硼的XRD分析圖
由圖5與圖6可知：研磨時間越長，顆粒越細(xì)，碳化硼的特征峰逐漸減弱，硼酸特征峰逐漸增強，說明在水基研磨體系中存在以下反應(yīng)，而且顆粒越細(xì)，活性越強，水解反應(yīng)越明顯：
三、碳化鎢

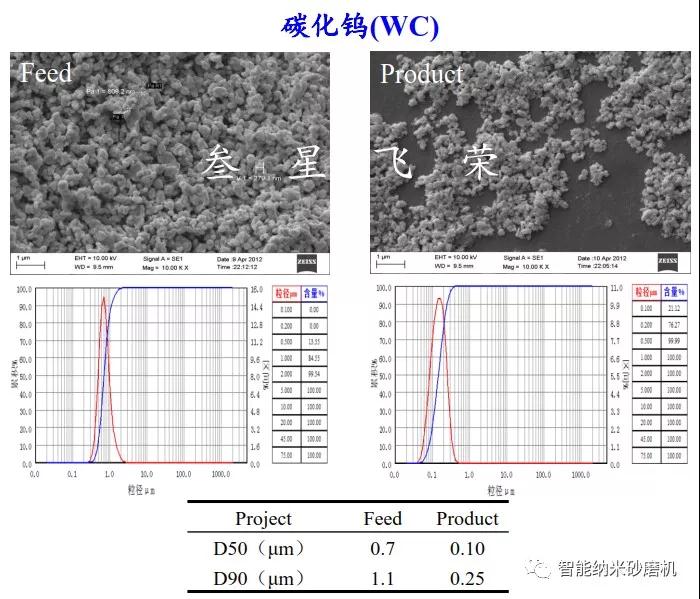

圖7 碳化鎢的SEM圖
四、碳化鈦

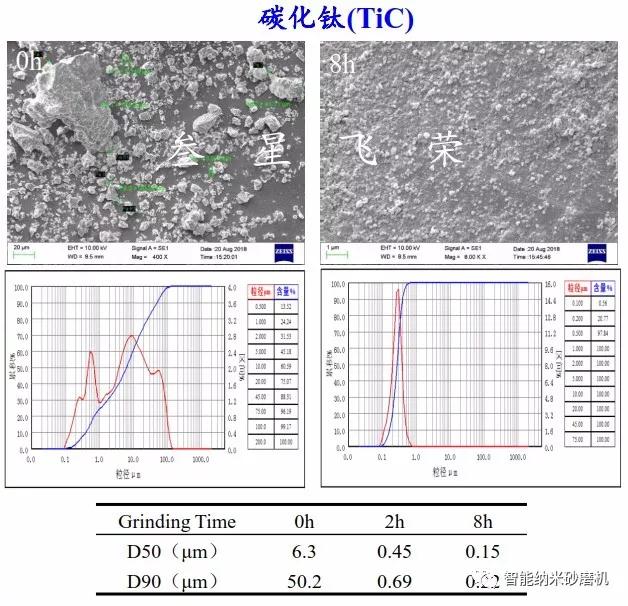

圖8 碳化鈦的SEM圖
五、碳化釩

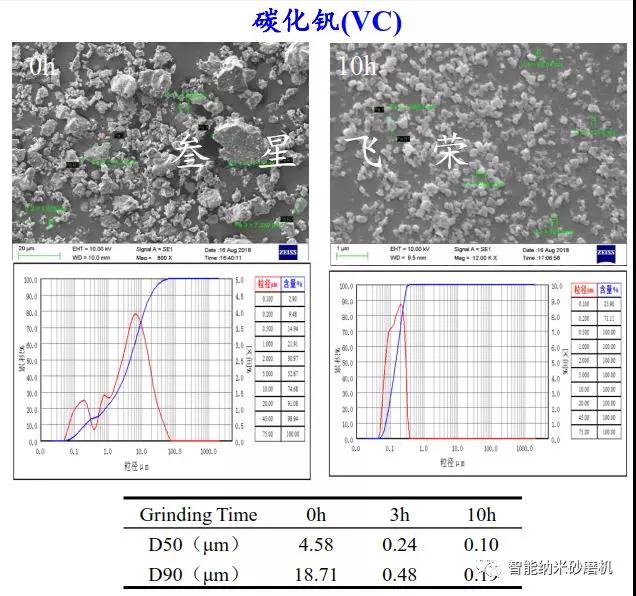

圖9 碳化釩的SEM圖
六、碳化鉬

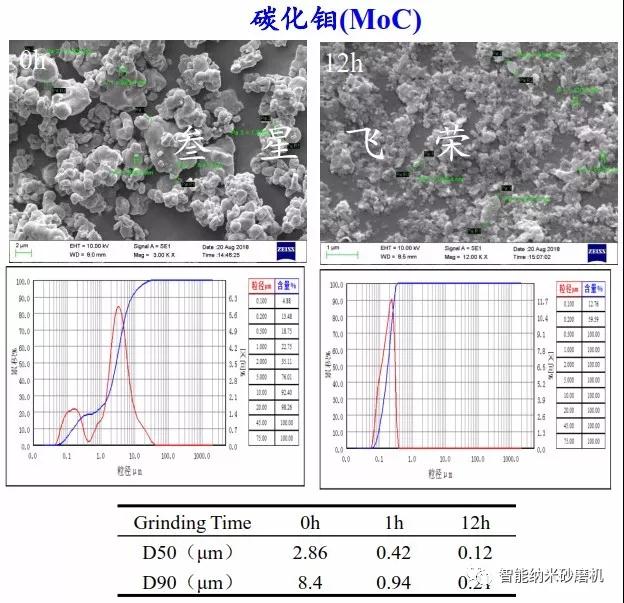

圖10 碳化鉬的SEM圖
七、碳化鋯
圖11 碳化鋯的SEM圖
從碳化物的產(chǎn)業(yè)化應(yīng)用實踐可知，立式無軸封無篩網(wǎng)砂磨機可以輕松制備得到亞微米粒級和納米粒級各種碳化物材料，而且研磨效率高，產(chǎn)品顆粒分布窄，究其因主要為：
（1）無軸封無篩網(wǎng)的結(jié)構(gòu)設(shè)計決定了它可用于超硬耐磨的碳化物陶瓷材料的超細(xì)研磨；
（2）實驗過程采用分級研磨工藝，可實現(xiàn)有效的高效率超細(xì)研磨；
（3）該設(shè)備具有離心分離及分級功能：離心分離的作用，細(xì)顆粒物料被排出磨腔，研磨次數(shù)少，可防止過磨；大顆粒物料不能排出，在磨腔內(nèi)多磨幾次甚至幾十次，很快被磨細(xì)；最終產(chǎn)品顆粒非常均勻，分布很窄；
（4）磨珠能量主要施加在對粗顆粒的有效研磨上，有用功比例增大，有效研磨效率增加。
聲明：
1.本文內(nèi)容由深圳市叁星飛榮機械有限公司打造，轉(zhuǎn)載請注明出處；
2.謝絕任何其他賬號直接復(fù)制原創(chuàng)文章；
3.本人知識水平有限，文章難免有疏漏，措辭可能不當(dāng)，歡迎指正；
4.歡迎大家關(guān)注叁星，提出寶貴意見，共同學(xué)習(xí)交流！
最新動態(tài)
更多
虛擬號將在 秒后失效
使用微信掃碼撥號
上一篇
