天天日夜夜,久久老女人,人人爱国产,91视频青青草

Nova X00 系列

Nova 系列讓比表測試更簡單！

低表面積材料應(yīng)用于多個行業(yè)，如電池，建筑材料和制藥等?？煽康?/span>BET比表面測量可以幫助理解表面積的微小差異會如何影響應(yīng)用。安東帕Nova X00系列儀器能實現(xiàn)低至2 m2（或0.01 m2/g）的BET比表面測量，并且結(jié)果重復(fù)性高。

一、介紹

對于低表面積或樣品量少的材料，精確和可重復(fù)的BET-比表面積（SSA）測量是至關(guān)重要的。儲能（電池）、制藥配方、水凈化和建筑材料生產(chǎn)等行業(yè)尤其需要這些進行這一方面的質(zhì)檢。

本報告描述了重復(fù)性達到< 2% 時的最低總表面積及其測定結(jié)果。此外，還記錄了低表面積樣品（約0.01 m2/g）的平行結(jié)果，以確定該條件下的重復(fù)性。

二、樣品管中的總表面積

在測量BET比表面積時，樣品的總表面積（m2）是獲得準確和可重復(fù)性結(jié)果的關(guān)鍵。必須有足夠的面積使氮氣吸附，以產(chǎn)生儀器能夠準確檢測到的壓力變化。使用標準樣品BAM P102在安東帕Nova 800（長樣品管）和Nova 600 BET（短樣品管）上進行總表面積（m2）和重復(fù)性之間的相關(guān)性研究。在這兩種儀器上，都使用了帶有填充棒的9毫米大球泡樣品管。表1給出了用于測量的分析參數(shù)。

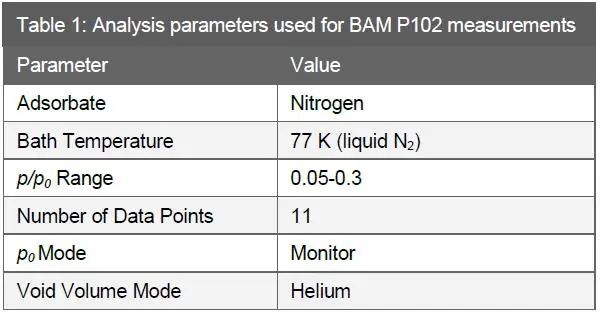

表1 用于BAM P102測量的分析參數(shù)

3臺Nova 800和3臺Nova 600 BET儀器的結(jié)果如表2所示。所有測試結(jié)果都符合BAM P102要求。結(jié)果發(fā)現(xiàn)，在所有6臺儀器上，樣品管的總表面積為2 m2時，重復(fù)性< 2%。對同一類型的不同儀器上的測試結(jié)果進行重現(xiàn)性計算，Nova 800和Nova 600 BET的重現(xiàn)性分別為1.77%和1.84%。

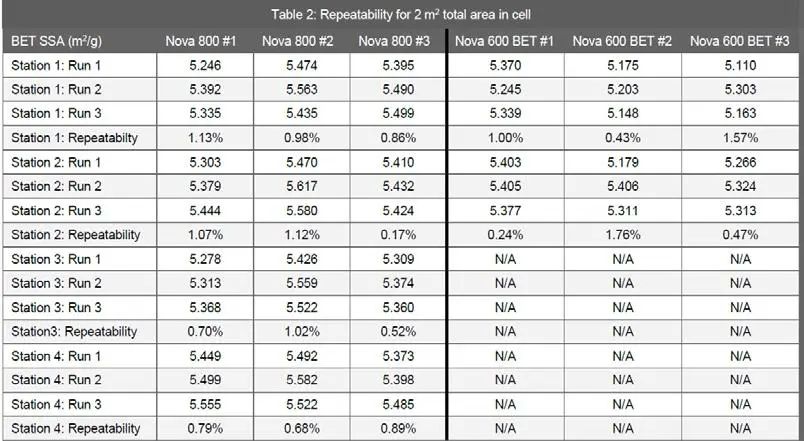

表 2 樣品管內(nèi)總面積為2m2時的重復(fù)性

三、低表面積樣品——0.01 m2/g

BET 比表面積（m2/g）是材料的一項重要性質(zhì)。根據(jù)孔隙度、顆粒大小和顆粒形狀，材料可以具有非常低的比表面積。在Nova 800（長樣品管）和Nova 600 BET （短樣品管）上，儀器可靠地測量了比表面積的下限和重復(fù)性。所有測試都使用了9 mm 的球形管和填充棒。表3 給出了實驗中使用的分析參數(shù)。由于在此范圍內(nèi)沒有標準樣品，通過將BCR-169（比表面積為0.10 m2/g） 與銅珠混合（稀釋），得到表面積約為0.01 m2/g 的樣品。

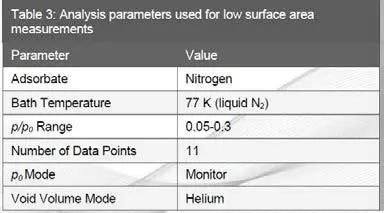

表 3 低表面積測量的分析參數(shù)

Nova 800 和Nova 600 BET 的結(jié)果如表4 所示。對于Nova 800，加入了27.9311 g（總表面積0.37 m2）的樣品用于測量，對于Nova 600 BET，加入了30.7453 g（總表面積0.36 m2）的樣品用于測量。所有測量結(jié)果的BET 相關(guān)系數(shù)都大于0.999。Nova 800 的重復(fù)性為3.54%，Nova 600 BET 的重復(fù)性為4.04%。三種測量方法的BET 表面積值僅變化0.001 m2/g，但由于整體表面積較低，即使是很小的差異也會導(dǎo)致重復(fù)性變大， 約3-4%。

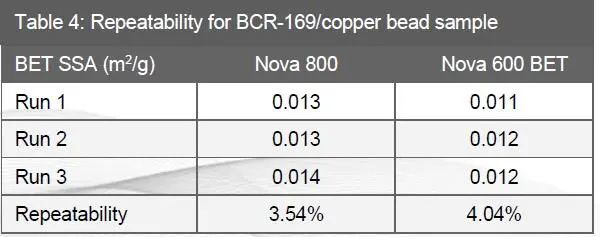

表 4 BCR-169/銅珠樣品的重復(fù)性

四、總結(jié)

安東帕 Nova X00 系列儀器能夠測量樣品管中的低總表面積和低比表面積樣品。當總表面積為2 m2 時，重復(fù)性< 2% ，當總表面積為0.36 m2 時，重復(fù)性< 5%；當樣品為0.01 m2/g 時，重復(fù)性< 5%。對于低表面積材料的優(yōu)異性能使Nova X00 系列成為與電池組件、制藥、金屬粉末和金屬氧化物等樣品行業(yè)的理想選擇。

----------------
