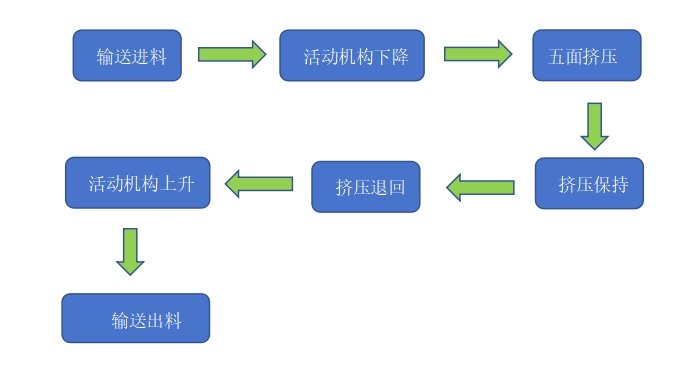

噸包五面整形機產品參數及工藝流程說明

恒爾 2024-06-01 | 閱讀：1631

公用工程

氣源：0.6-0.8MPa 5m3/H

電源：3相5線 380V

包裝材料

樣式	方形噸袋，外編織袋，內PE/鋁塑膜
托盤	12001200150mm
項目		技術參數
產品名稱		HFTX 1000D 噸包專用電缸整型機
設備主體材質		1.主體框架碳鋼烤漆； 2.設備及部件避免使用銅、鋅材質（線纜除外），如不可避免使用，需做好防護，不可直接裸露（目視無銅鋅）； 3.設備焊縫均打磨光滑，清除焊渣、焊瘤、飛濺物；
最大壓力		30KN
整形速度		≤5-8分鐘/包
功能原理		通過各平面同時對物料進行擠壓，使表面相對呈規則長方體，方便后續捆扎為方便物料進出，輸送方向整形板為活動機構；整形執行機構為電缸+壓力傳感器，推力可調，位置可調且未引入其他傳動介質（如液壓油等）
滾筒輸送線		1.主體材質：碳鋼噴塑，不銹鋼滾筒； 2.輸送速度：0-12M/min 3.電機功率：2.2KW 4.有效承載：1.5T 5.輸送長度：3600mm
電控系統		1、供方提出用電要求，需方提供總電源和電纜到控制柜，設備本體與現場控制柜之間的電纜由供方提供，并配套穿線管或穿線盒； 2、現場控制柜實現如下功能：PLC控制，設備緊急停車，控制柜內部接線規范，便于維護，接線端子留有余量，緊急開關加裝安全防護罩； 3、主控制柜采用碳鋼（非鍍鋅碳鋼）噴塑控制柜，防護等級IP54；采用下進線方式，柜外接三色報警燈； 4、實時顯示真空壓力； 5、PLC選用西門子S7-1200，具有標準通訊協議：profinet，預留以太網接口；PLC至少預留I/O點各5%； 6、自動/手動切換、自鎖；手動操作方式用于檢修、調試或應急處理，正常操作為自動操作方式；帶急停按鈕，急停功能和報警功能； 7、設備可設定真空壓力值，按設定值進行抽真空封口；
其他		電柜隨設備擺放

噸包五面整形機

是一種專門用于對噸包進行整形的設備，它能夠有效解決整形困難和占用存儲空間的問題。以下是噸包五面整形機的一些主要特點：

多面整形能力：該機器能夠?qū)嵃M(jìn)行五個方向上的立體整形，包括頂面和四個側面，使物料更加平整，避免傾斜，從而消除運輸過程中的安全隱患，并方便后續的纏繞等操作。

結構設計：機器的機架頂部固定有整形機構，前后、左右相同位置處分別固定有對稱且與頂面整形結構相同的整形機構。整形機構支撐架連接氣缸，通過調壓閥控制整形板，即使是噸級以上的貨物也能輕松被推動進行整形。

控制系統：采用PLC可編程控制，程序選擇靈活，各種參數可根據需要進行調整，適應不同的工作環境和物料特性，提高設備的適用性和靈活性。

安全措施：配備光電開關，能夠自動感測貨物的高度，實現精確的定位和整形。同時，設備還配備有醒目的閃光安全警告燈及緊急停機開關，確保在緊急情況下能夠迅速切斷電源，保障操作人員的安全。

操作便利性：具備移栽軌道啟動、緩?fù)Ｖ购妥詣?dòng)復位的功能，操作更加平穩可靠。支持自動和手動兩種模式切換，方便用戶根據實際情況進行選擇。

電氣系統：采用知名品牌的電線電氣裝置，并通過CE安全認證，確保無任何安全隱患。電氣系統采用多功能人機界面觸摸式顯示系統及PLC控制，可以實時顯示設備的運行情況和故障信息，為維修人員提供方便。

機械結構：升降機構采用蝸輪蝸桿減速電機及變頻器控制，平移機構則采用高強度耐磨尼龍輪滑棍式組成，經久耐用且安裝簡便?？蚣芟到y(tǒng)采用方管焊接搭建，底部三角加強筋增強了機架的穩定性。

故障報警功能：當設備發生故障時，人機界面會自動彈出報警窗口，顯示報警內容并提示可能的故障原因或處理辦法。同時，高分貝、旋轉亮光的聲光報警器也會及時提示操作者處理故障。

這些特點使得噸包五面整形機能夠提供高效、穩定、安全的解決方案，廣泛應用于各個行業領域。
