天天日夜夜,久久老女人,人人爱国产,91视频青青草

鑒于采用水溶液電解質(zhì)，水系鋰離子電池具有高安全性、低成本和環(huán)境友好等優(yōu)點(diǎn)，已表明是非常有應(yīng)用場(chǎng)景的新一代儲(chǔ)能電池。然而，開發(fā)具有適宜電極電位和高穩(wěn)定性水系鋰離子電池負(fù)極材料成為該類電池廣泛推廣應(yīng)用的難點(diǎn)。

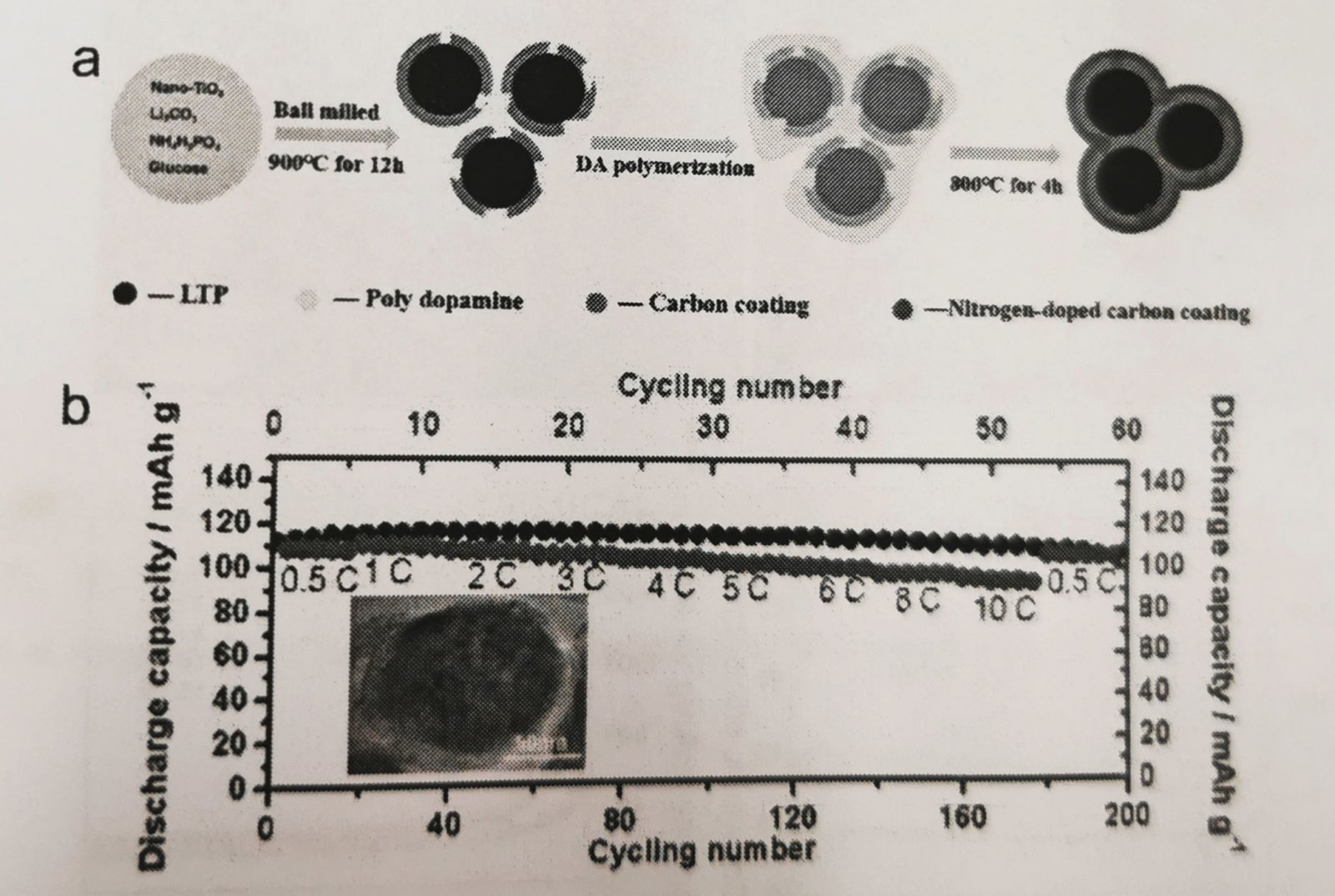

基于以上考慮，本研究采用了一種簡(jiǎn)易的兩步法工藝（固相反應(yīng)和聚多巴胺包覆）成功制備了一種高倍率性能、高穩(wěn)定性的具有核殼結(jié)構(gòu)的LiTi₂(PO₄)₃/C負(fù)極材料。如（圖1）所示，首選將納米-TiO₂、Li₂CO₃、NH₄H₂PO₄前驅(qū)體粉體和~5%的葡萄糖（全方位行星球磨機(jī)+高純瑪瑙球磨罐+瑪瑙球）球磨混合（公轉(zhuǎn)轉(zhuǎn)速220轉(zhuǎn)/分，混合1.5h）均勻后經(jīng)惰性氣氛下900℃煅燒12h（見圖一）,

形成~200nm結(jié)晶性良好的LiTi₂(PO₄)₃晶體顆粒；然后，將制備好的LiTi₂(PO₄)₃顆粒均勻分散在具有弱堿性的多巴胺（DA）溶液中，均勻攪拌24h，使多巴胺生成聚多巴胺，利用聚多巴胺(PDA)的粘附效應(yīng)，不僅使一些LiTi₂(PO₄)₃顆粒團(tuán)聚在一起，而卻在團(tuán)聚表面均勻包覆一層粘附層；最后，將聚多巴胺包覆后的LiTi₂(PO₄)₃在惰性氣氛下800℃煅燒4h，得到表面包覆了一層均勻的碳層的LiTi₂(PO₄)₃/C負(fù)極材料，如圖1b所示。該碳層不僅提高了其結(jié)構(gòu)的穩(wěn)定性。所以，LiTi₂(PO₄)₃/C負(fù)極在1C下的放電比容量約為120mAh g^-1,循環(huán)200次之后的容量保持率高達(dá)86%；并且隨充放電電流從0.5C增至10C，LiTi₂(PO₄)₃/C負(fù)極的放電比容量?jī)H衰減了17mAh g^-1。以上數(shù)據(jù)充分表明，本研究所制備的LiTi₂(PO₄)₃/C負(fù)極具有高倍率性能和高循環(huán)穩(wěn)定性，有望作為負(fù)極材料推廣應(yīng)用于新一代的水系鋰離子電池。
