天天日夜夜,久久老女人,人人爱国产,91视频青青草

硅橡膠口腔印模材料已成為口腔固定修復(fù)臨床中首選的印模材料。但硅橡膠為主鏈由硅氧飽和鍵構(gòu)成的聚硅氧烷化合物，為強(qiáng)疏水性物質(zhì)，影響印模材料對口腔軟硬組織的細(xì)節(jié)再現(xiàn)性。聚醚改性硅油是一類性能優(yōu)良的非離子型表面活性劑，在其分子結(jié)構(gòu)中，既存在親水性的聚醚鏈段，又存在可以與有機(jī)硅材料實現(xiàn)良好共混的聚二甲基硅氧烷鏈段。本文結(jié)合使用了親水性聚醚改性硅油及新型納米抗菌無機(jī)填料，制備出兼具親水及抗菌性能的新型多功能硅橡膠口腔印模材料，探討相關(guān)性能。

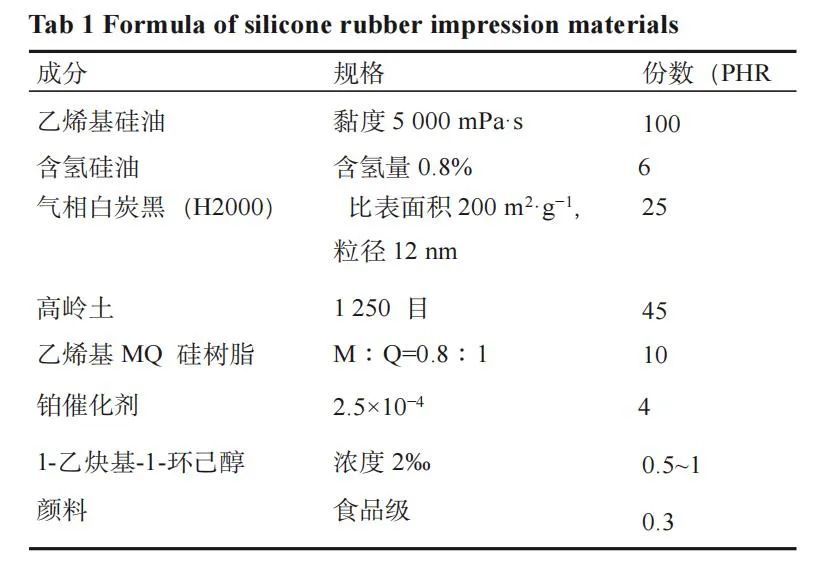

表 1 硅橡膠口腔印模材料基本配方

測試儀器為KRüSS DSA100S接觸角測量儀。將待測硅橡膠試樣平整放于水平樣品臺上，采用座滴法測量各試樣的靜態(tài)接觸角。液滴體積設(shè)為2.0 μL，液滴出水速度設(shè)為2.67 μL/s。設(shè)液滴釋放至試樣表面與其接觸的時刻為t=0，記錄此時接觸角大小，并在t=60 s、t=120 s 時刻記錄接觸角大小，以觀察靜態(tài)接觸角隨時間的變化。為防止偶然誤差，在每個試樣的不同位置測量3次取均值。

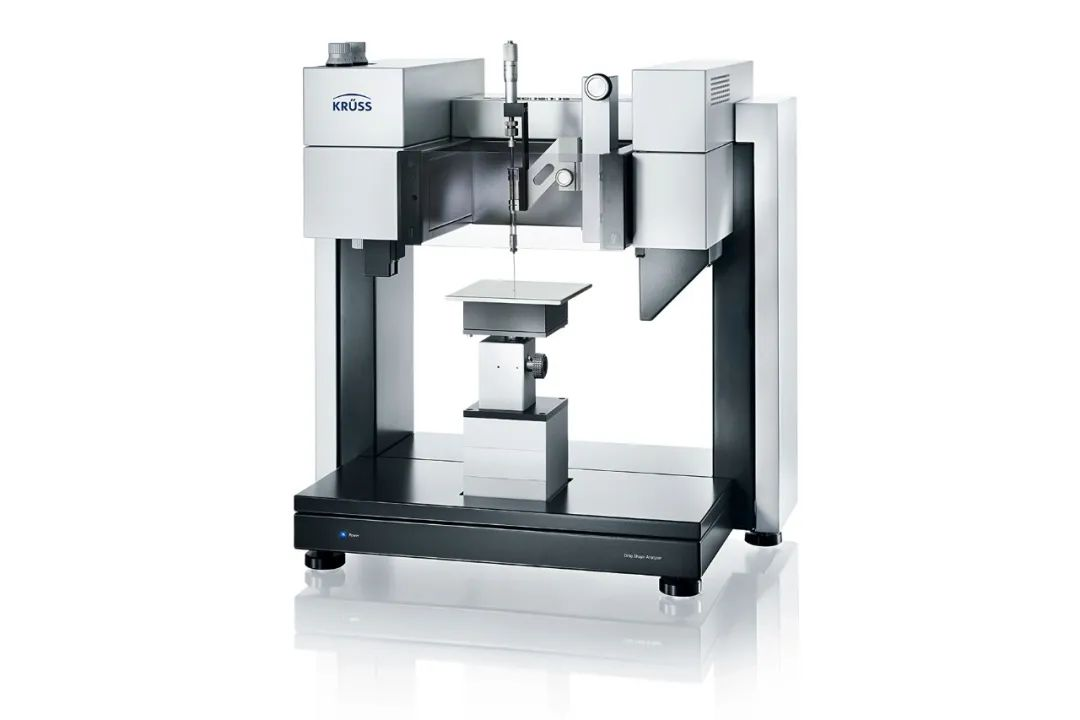

DSA100接觸角測試儀

結(jié)果與討論

潤濕性測試結(jié)果：各組靜態(tài)接觸角測試結(jié)果見圖1。在相同時間節(jié)點下， 各組接觸角之間差異無統(tǒng)計學(xué)意義（P>0.05）；而在不同時間節(jié)點，同一組別的接觸角隨時間延長逐漸減小，均在0~ 60 s內(nèi)有明顯下降（P<0.05）， 但在60~120 s 內(nèi)無明顯下降 （P> 0.05）。

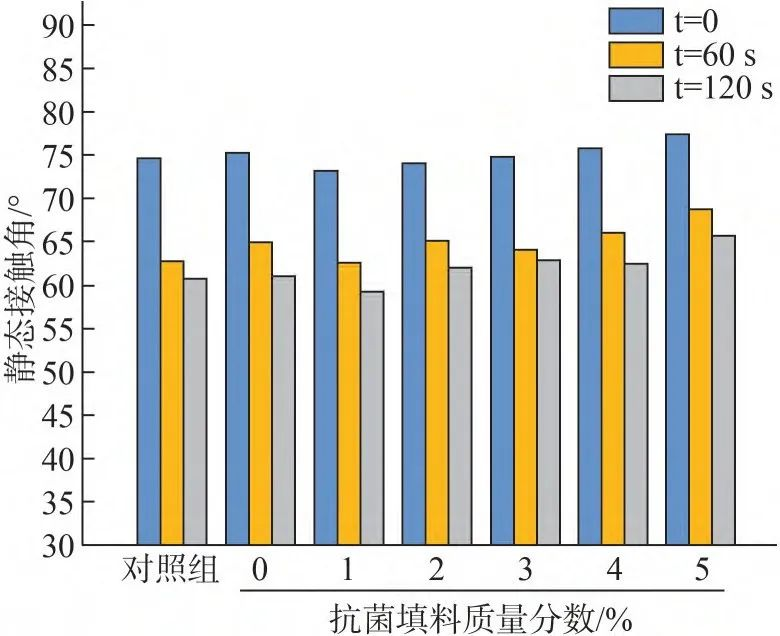

圖 3 各組靜態(tài)接觸角測試結(jié)果

Fig 3 Results of contact angle test in each group

硅橡膠屬于疏水性印模材料，其表面潤濕性較差，這主要由于其網(wǎng)狀結(jié)構(gòu)骨架為飽和硅氧鍵，且支鏈為非極性的烷基或烷氧基。這不僅會在取模時影響印模材料對預(yù)備體、牙齦等軟硬組織的細(xì)節(jié)再現(xiàn)性，還會使灌注的石膏模型上產(chǎn)生孔隙、氣泡，影響最終修復(fù)體的精確度與準(zhǔn)確性。為了克服這一問題，通常采用表面改性或本體改性的方法對硅橡膠進(jìn)行潤濕性改善。表面改性主要包括等離子體表面處理、表面接枝改性及表面涂層改性等，但由于其需要特殊設(shè)備及額外工序處理，并且不能解決在取模時印模材料與牙體組織之間的潤濕問題，因此本體改性的方式更加受到廣泛關(guān)注。本體改性即通過共混法向材料中加入某些親水物質(zhì)，使材料本身具有一定的親水性。聚醚改性硅油是一類性能優(yōu)良的非離 子型表面活性劑，在其分子結(jié)構(gòu)中，既存在親水性的聚醚鏈段，又存在可以與有機(jī)硅材料實現(xiàn)良好共混的聚二甲基硅氧烷鏈段。經(jīng)過實驗研究，確定加入6%的聚醚改性硅油可在不影響硅橡膠力學(xué)性能的同時，獲得良好的親水性，而且潤濕性測試結(jié)果也與本研究使用的商品化親水硅橡膠無顯著差異。本研究還發(fā)現(xiàn)，在不同時間節(jié)點，各組的接觸角隨時間延長而逐漸減小，均在0~60 s內(nèi)有明顯下降 （P<0.05），這主要是由于硅橡膠材料中的親水性表面活性成分逐漸析出所致。

本文有刪減，詳細(xì)信息請參考原文：

張雪嬌,李健新,蔣鳳,等.新型親水抗菌硅橡膠口腔印模材料的制備及性能研究[J].華西口腔醫(yī)學(xué)雜志,2022,40(05):541-548.
