臺式掃描電鏡和離子研磨儀在頁巖氣研究中的應用

頁巖氣是一種賦存于富有機質頁巖為主的儲集巖系的非常規天然氣，以吸附態存在于干酪根、黏土顆粒表面，或以溶解態存在于干酪根、瀝青質中，是一種具有商業價值的天然氣。我國的頁巖氣儲量較大，據國土部門預估，我國頁巖氣可采資源量約 25 萬億方，全國產能超過 100 億立方。

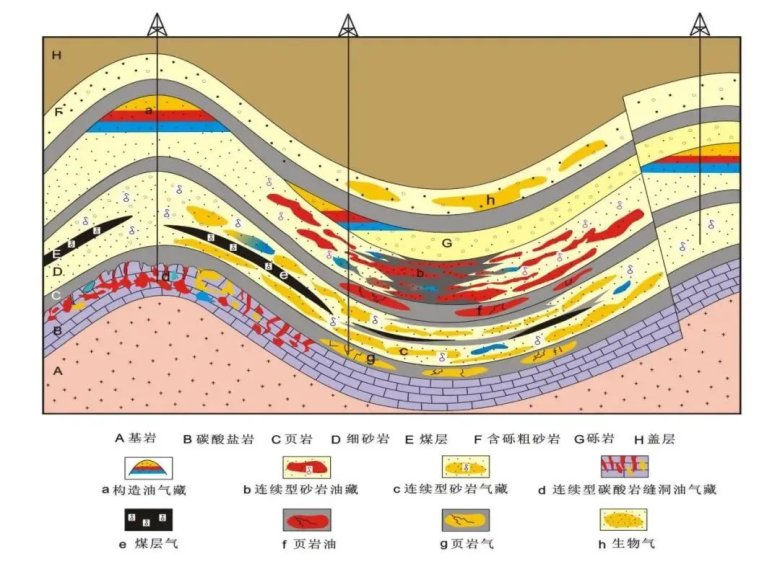

不同油氣類型的分布模式（來源網絡）

掃描電鏡具有分辨率高、景深好的優點，常用來進行礦物微觀形貌的分析，搭配能譜儀可進行微區成分分析，能夠從巖石學角度對頁巖中有機質和礦物接觸關系進行分析，區分不同類型有機質并研究各自的形態特征和空隙發育情況，對于進一步理解頁巖內部空隙形成和分布規律有重要意義。同時，利用掃描電鏡對頁巖中的礦物如黃鐵礦、黏土礦物等的特征、分布研究也能為有機質富集提供依據，為頁巖氣開發中的壓裂液設計、添加劑選擇和改造頁巖氣層提供參考。

富有機質頁巖內部的有機質分為干酪根和瀝青。干酪根是沉積巖中不溶于堿、非氧化型酸和非極性有機溶劑的分散有機質，瀝青則常用來描述可溶于有機溶劑的部分如石油、瀝青礦和其他非烴組分。

根據有機質與礦物間的接觸關系，可以判斷有機質的相對形成時間，進而對有機質做進一步的區分。如沉積有機質的主要特征為與無機礦物之間的邊界清晰，并且有機質的周圍沒有自生礦物，掃描電鏡的背散射電子（BSE）成像能夠同時反映出礦物的成分襯度和形貌襯度，利用 BSE 圖片可以清楚的識別出頁巖中這些有機質組分的分布。

頁巖中觀察到的沉積有機質 SEM 掃描電鏡圖像

黃鐵礦是頁巖中分布廣泛的一種自生礦物，根據其形成時期可分為沉積-成巖時期的黃鐵礦和后期填充的黃鐵礦。沉積-成巖時期的草莓狀黃鐵礦是由若干黃鐵礦微晶聚集形成的球狀集合體，如下圖所示，利用 Phenom 飛納臺式掃描電鏡可以清楚的觀察到黃鐵礦微晶的形態和尺寸，黃鐵礦微晶粒徑、形態與頁巖沉積環境演化有一定關系，觀察結果對于古環境的還原有重要意義。

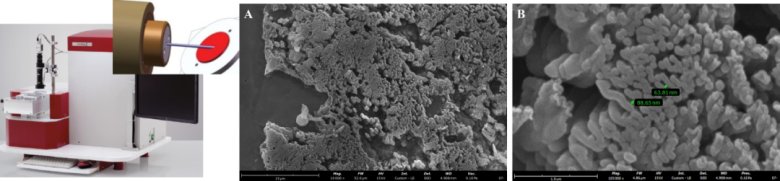

頁巖中觀察到的“草莓狀” 黃鐵礦晶體掃描電鏡圖像

離子研磨儀

在實際對頁巖進行掃描電鏡觀察時，經常要借助離子研磨儀氬離子拋光進行樣品處理來獲取更真實的礦物接觸關系、結晶情況、孔隙發育情況等信息。

如下圖所示為離子研磨儀對樣品進行氬離子拋光后觀察到的頁巖內部不同黃鐵礦分析結果，可以得到不同黃鐵礦的聚焦狀態、微晶形態和尺寸、微晶生長情況，以及黃鐵礦內部孔隙和孔隙內的有機質組分。

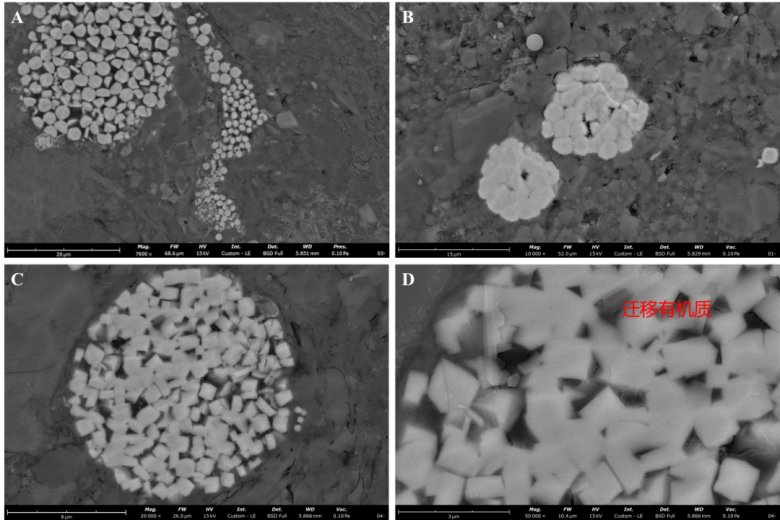

離子研磨儀對樣品氬離子拋光后使用飛納臺式掃描電鏡觀察到頁巖中的不同黃鐵礦晶體

相較于傳統的機械拋光，氬離子拋光可以有效的去除應力破壞層，獲得更加真實、平整的拋光面，避免應力造成的結構變形、破壞，有利于頁巖中微孔的觀察。如下圖所示為氬離子拋光后觀察到的頁巖中的納米孔洞結構。

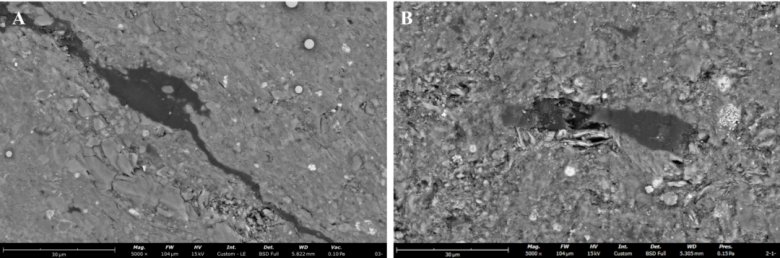

離子研磨儀對樣品氬離子拋光后觀察到頁巖中的孔隙結構
