天天日夜夜,久久老女人,人人爱国产,91视频青青草

在上篇文章中，我們介紹了原子層沉積（ALD）方法包覆電極材料的必要性以及粉末涂層（PC）和極片涂層（DC）兩種不同的改性策略。

ALD 方法對于電極材料的改善有目共睹，但涂層的選擇以及設(shè)備的選擇是關(guān)鍵。極片涂層依賴卷對卷設(shè)備和苛刻的低溫要求。粉末包覆更適合從源頭進(jìn)行界面的改善。本篇文章我們將介紹粉末原子層沉積（PALD）工藝及其在電極材料包覆中的應(yīng)用。

01.“粉末原子層沉積（PALD）工藝”

對于粉末樣品的 ALD 研究源自上世紀(jì) 90 年代，但大規(guī)模的研究興起于本世紀(jì)初。由美國科羅拉多大學(xué)博爾德分校的 Steven George 以及Alan Weimer 教授發(fā)起，并先后孵化了ALD Nanosolutions 以及 Forge Nano兩家 ALD 公司（二者在 2020 年完成合并），已經(jīng)成為全球最大的粉末 ALD 技術(shù)推行者，實現(xiàn)從毫克到千噸級的粉末表面保形涂層加工。

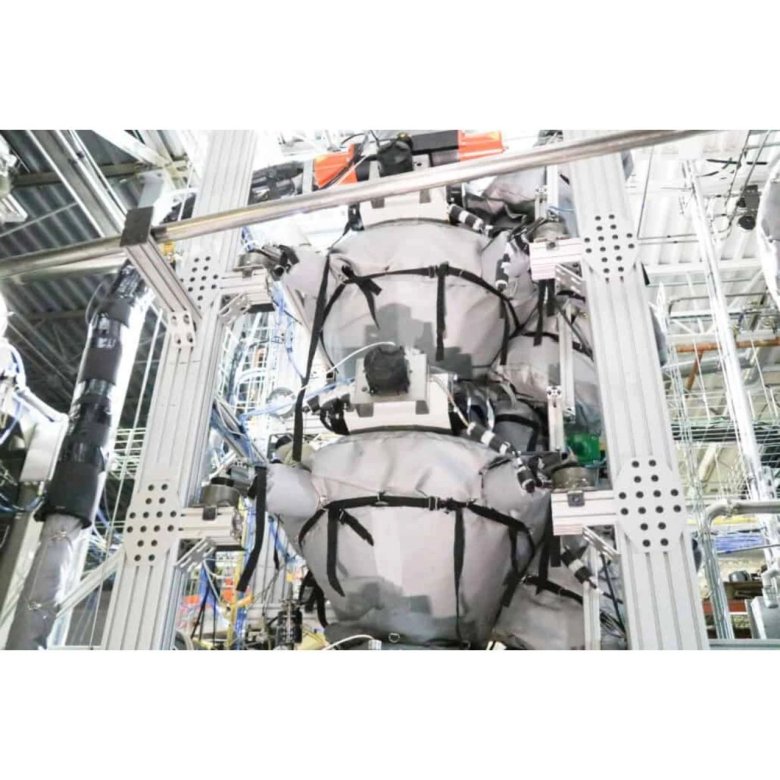

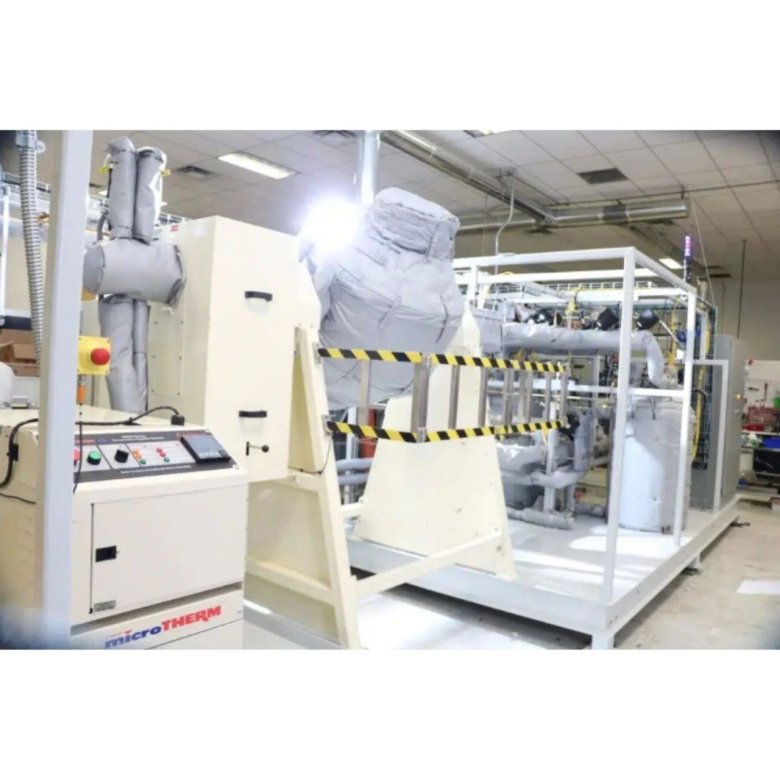

目前，F(xiàn)orge Nano 公司可用于大批量粉末原子層沉積包覆的設(shè)備有流化床，旋轉(zhuǎn)床以及空間振動床，可以實現(xiàn)公斤級到千噸級的粉末包覆處理。（詳見粉末保形包覆——PALD 技術(shù)的基本實現(xiàn)方法）

旋轉(zhuǎn)床式 ALD 系統(tǒng)

多級空間 ALD 系統(tǒng)

空間振動床 ALD 系統(tǒng)

02.“粉末原子層沉積（PALD） 改性涂層”

粉末原子層沉積(PALD)方法對電極表面的改性是通過在正極或負(fù)極粉末上生長一層薄薄的保護(hù)膜來實現(xiàn)的，有時通過摻雜或熱處理來控制其性能。

根據(jù)電極材料的性質(zhì)，涂層材料可以是化學(xué)鈍化的，也可以是導(dǎo)電的。此外，薄膜的厚度、數(shù)量和性質(zhì)決定了其保護(hù)和增強(qiáng)性能的能力。目前，PALD 涂層在正極材料中的應(yīng)用較多（鈷酸鋰，錳酸鋰，鎳鈷錳酸鋰，鎳鈷鋁酸鋰，富鋰正極，鎳錳酸鋰等）。

PALD 涂層可分為五類，包括金屬氧化物、氟化物、磷酸鹽、氮化物和合金涂層。與 UC 和 DC 正極相比，這些涂層提升了正極性能，如提供更好的電子和離子導(dǎo)電性、改變表面化學(xué)性質(zhì)、抑制金屬在電解質(zhì)中的溶解以及保護(hù)材料表面。

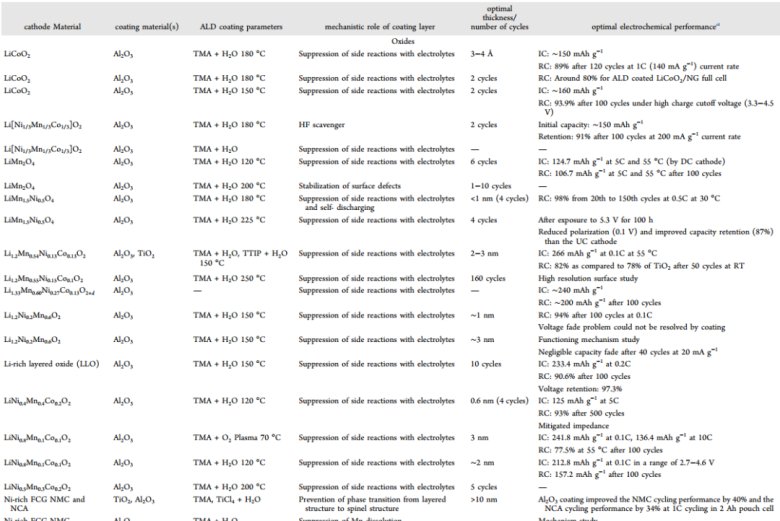

IC:初始容量  RC:保留容量

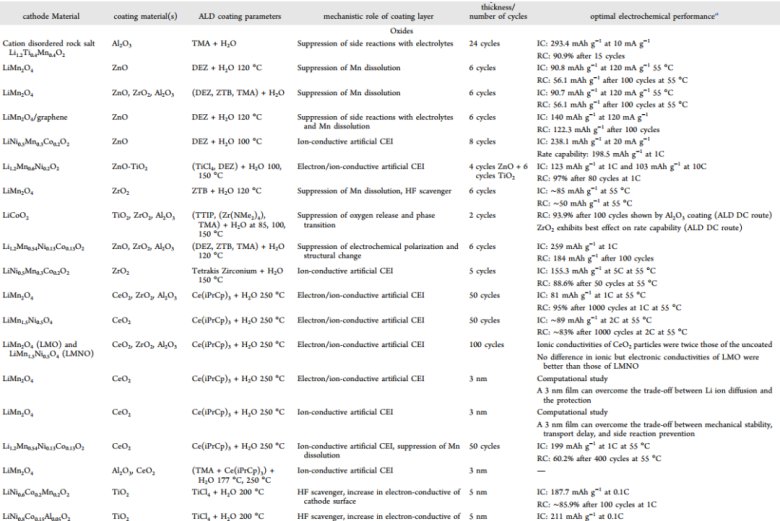

IC:初始容量  RC:保留容量

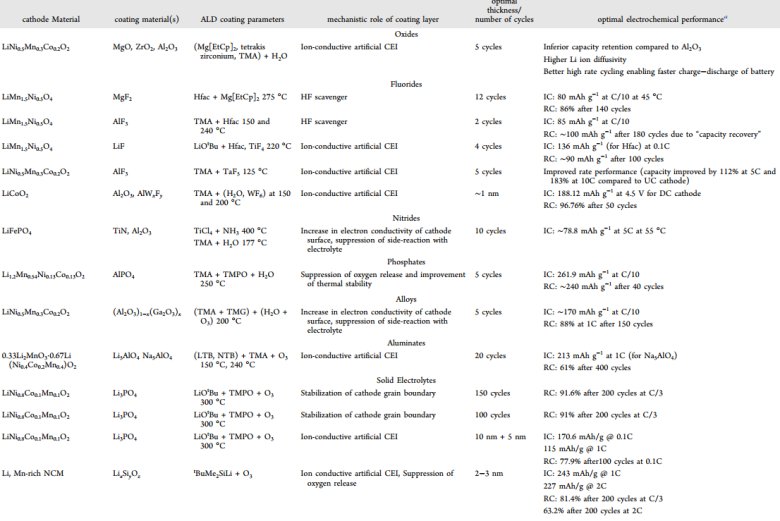

IC:初始容量  RC:保留容量

從文獻(xiàn)報道可看出，氧化物包覆尤其是 Al2O3 是研究和應(yīng)用最多的涂層，下一期我們將介紹氧化鋁相關(guān)的研究和案例。

03.“粉末原子層沉積（PALD）涂層改善電極材料性能”

富鋰層狀正極材料以及 LMNO 因其優(yōu)異的儲鋰能力而受到廣泛關(guān)注。然而，它們的應(yīng)用仍然受到容量退化和電壓衰減的限制，這是由重復(fù)循環(huán)過程中的相變和金屬溶解引起的。在這項工作中，在流化床反應(yīng)器中對富鋰層狀陰極以及 LMNO 粉末進(jìn)行氧化鐵（FeOx）粉末原子層沉積工藝（PALD）包覆 ，然后進(jìn)行退火處理。退火后 Fe 離子會形成摻雜，包覆體系表現(xiàn)出比容量、倍率性能和循環(huán)穩(wěn)定性顯著提高。

04.“關(guān)于 Forge Nano”

Forge Nano 專注于粉末原子層沉積技術(shù)（PALD)，憑借其專有的 Atomic Armor? 工藝生產(chǎn)的卓越表面涂層能夠釋放材料的最佳性能，實現(xiàn)延長壽命、提高安全性、降低成本和優(yōu)化產(chǎn)品的功能?？砷_發(fā)定制解決方案，滿足任何規(guī)模的任何需求，包括從小規(guī)模實驗室級別到工業(yè)規(guī)模、大批量生產(chǎn)。

歡迎您隨時聯(lián)系我們獲取更多產(chǎn)品詳情與應(yīng)用案例：

參考文獻(xiàn)

【1】Zhao, J.; Qu, G.; Flake, J. C.; Wang, Y. Low temperature preparation of crystalline ZrO2 coatings for improved elevatedtemperature performances of Li-ion battery cathodes. Chem. Commun. (Camb) 2012, 48 (65), 8108?10.

【2】Zhao, J.; Wang, Y. Ultrathin Surface Coatings for Improved Electrochemical Performance of Lithium Ion Battery Electrodes at Elevated Temperature. J. Phys. Chem. C 2012, 116 (22), 11867?11876.

【3】Riley, L. A.; Cavanagh, A. S.; George, S. M.; Jung, Y. S.; Yan, Y.; Lee, S. H.; Dillon, A. C. Conformal surface coatings to enable high volume expansion Li-ion anode materials. ChemPhysChem 2010, 11 (10), 2124?30.

【4】Gao Y, He X, Ma L, et al. Understanding cation doping achieved by atomic layer deposition for high-performance Li-Ion batteries[J]. Electrochimica Acta, 2020, 340: 135951.
