歡迎來到杰曼小課堂，今天我們將為大家講解《GMT-P2稱重變送儀表的打印功能應用》。

GMT-P2是一款盤裝式稱重變送儀表，精度可達10萬分之1，重量讀取準確且穩定！不銹鋼機殼，IP65防護等級，可在主界面實現快捷打印功能且支持編輯打印內容?？蓮V泛運用于鋰電池行業，化工行業，糧食行業，畜牧養殖行業等工業現場。

可編輯打印內容

P2儀表支持編輯打印內容的功能。在展示打印功能之前，我們先了解如何編輯打印內容。進入菜單COM，按【右鍵】選擇N5，按【Enter鍵】進入N5。

在N5菜單中：

● N5.1：設置打印語言，可選擇英文或中文。

● N5.2：選擇打印內容。選項說明：0代表打印顯示的重量，1代表打印毛重，2代表打印凈重，3代表打印凈重和毛重，4代表打印毛重、凈重和皮重。

● N5.3：設置打印的間隔行數。

支持兩種打印方式

GMT-P2提供兩種打印方式：第一種是通過電腦串口軟件進行打印，第二種是將儀表直接連接實體打印機。

01-電腦串口軟件打印

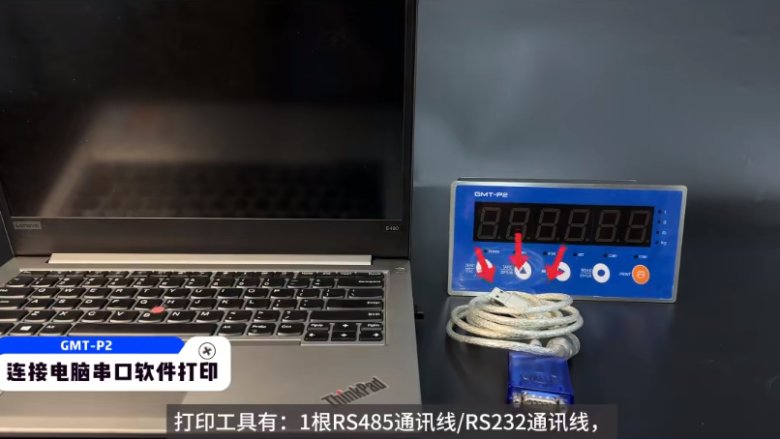

打印前需準備工具有：1根RS485通訊線/RS232通訊線，1臺筆記本電腦，安裝串口通訊的上位機軟件《串口獵人》。

● 第一步，儀表設置；

首先，將RS485線連接到儀表的A1和B1口 ↓ 。

在儀表主界面，按【Menu鍵】進入菜單選項，連續按三次【右鍵】切換至COM菜單，接著按【Enter鍵】進入通訊參數菜單，再次按【Enter】進入N1菜單（小貼士：選擇A2和B2端口在N2菜單操作，選擇TXD、RXD和GND在N3菜單操作）。

在N1菜單中：

N1.1：設置從機號為01，按Enter保存并返回上一級。

N1.2：設置波特率為38400。

N1.3：選擇通訊協議，按上箭頭切換至Print（打印協議）。

N1.4：選擇數據格式為8-E-1。

設置完成后，接下來開始配置上位機軟件。

● 第二步，上位機軟件設置；

使用《串口獵人》。RS485連接到電腦后，點擊【重新搜索串口】查看端口號，選擇連接的端口（如COM1）。若不確定端口號，可在《設備管理器》中查看。波特率和數據格式需與儀表一致，設置為38400和8-E-1，使用字符串。

設置完成后，點擊【啟動串行端口】。此時，儀表返回主界面，長按【Print鍵】打印數據，短按則為走紙。

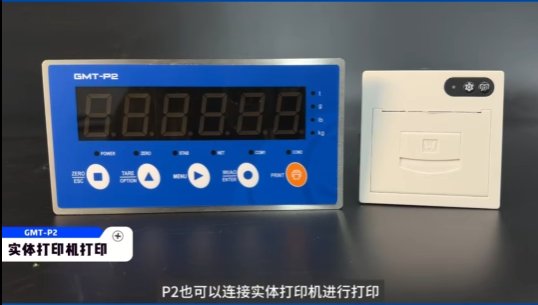

02-連接實體打印機打印

打印前需準備工具有：儀表、打印機、RS232通訊線。

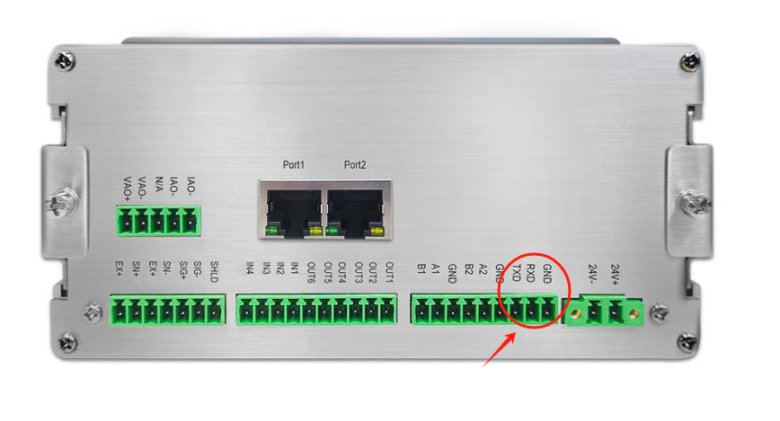

P2儀表可以連接實體打印機進行打印，根據打印機設置，波特率為9600，數據格式為8-N-1。通訊線為RS232，將其連接至P2的TXD、RXD和GND接口。

P2儀表需進行相應設置。在主界面，按【Menu鍵】進入菜單，連續按四次【右鍵】切換至COM菜單，按【Enter】進入通訊參數。選擇N3，按【Enter】進入N3菜單。在N3.2設置波特率為9600，按【Enter】保存；在N3.3選擇通訊協議，切換至Print，按【Enter】保存；在N3.4設置數據格式為8-N-1，按【Enter】保存。設置完成后，按【ESC】返回主界面。

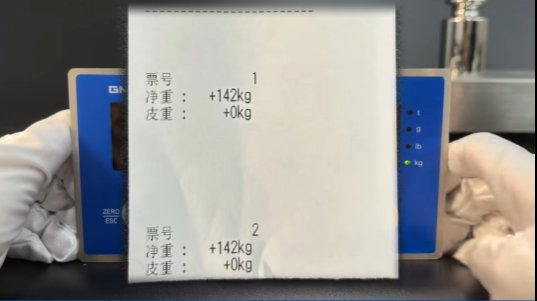

此時可以開始打印，長按【Print鍵】打印重量數據，短按則為走紙。
