天天日夜夜,久久老女人,人人爱国产,91视频青青草

加熱爐是實驗室中必不可少的設(shè)備之一

但是有不少朋友

不知道如何合理使用硅鉬棒

從而導(dǎo)致設(shè)備使用壽命縮短

今天，小編就帶大家簡單認(rèn)識一下硅鉬棒吧

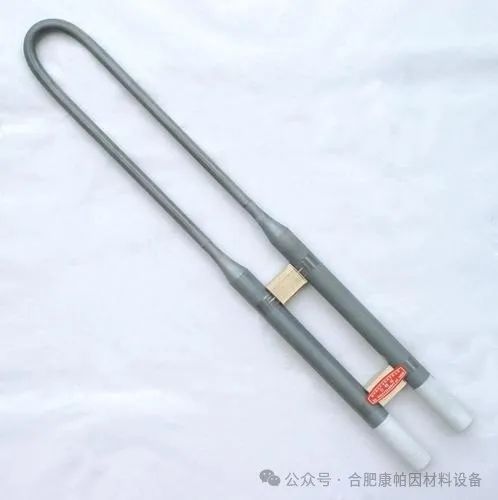

“既要風(fēng)度，也要溫度”的硅鉬棒

1.氣氛適應(yīng)性:硅鉬棒適宜在空氣、中性氣氛中使用。還原性氣氛會破壞保護層，而氯和硫的蒸汽對元件有直接損害。

2.溫度范圍限制:硅鉬棒加熱元件不應(yīng)使1.用在400°C至700°C的溫度范圍內(nèi)，因為在此溫度范圍內(nèi)，元件會發(fā)生低溫氧化，導(dǎo)致元件損壞。

3.避免頻繁低于800°C使用:電爐反復(fù)加熱冷卻會導(dǎo)致硅鉬棒頻繁膨脹收縮，導(dǎo)致一些二氧化硅保護膜脫落，因此不應(yīng)頻繁低于800°C使用。

4.二氧化硅保護膜的再生:在氫氣氛圍中使用后，硅鉬棒表面的二氧化硅保護膜應(yīng)在空氣氛圍中加熱至1500°C一小時以重新生成。

硅鉬棒使用的注意事項

 使用低電壓啟動

硅鉬棒初次使用時電阻會隨著溫度的升高而急劇增加，因此建議使用低電壓啟動，啟動電流為正常工作電壓的25%-30%，不得超過300A，15分鐘后使用正常工作電壓

連續(xù)使用

硅鉬棒在升溫過程中會在其表面形成一層二氧化硅保護膜以防止進一步氧化。因此，建議硅鉬棒能夠連續(xù)使用，以保持其使用壽命。

控制熱端距離

硅鉬棒的熱端離窯爐的爐墻應(yīng)保持一定距離，以避免損壞爐墻或造成硅鉬棒斷裂

接線端夾具要卡緊

硅鉬棒的接線端夾具部分應(yīng)盡量卡緊，以確保與冷端噴鋁部分充分接觸，避免打火現(xiàn)象。

經(jīng)常檢查夾具和導(dǎo)線

應(yīng)經(jīng)常檢查夾具是否夾緊，導(dǎo)線是否松動，以防止部件損壞或其他安全隱患。
