天天日夜夜,久久老女人,人人爱国产,91视频青青草

實(shí)驗(yàn)對象

灰色氣相二氧化硅液體（在白色二氧化硅里加入了其它成份），有一定的黏度。

實(shí)驗(yàn)儀器

ATS高壓均質(zhì)機(jī)

ATS射流分散機(jī)

激光粒度儀

實(shí)驗(yàn)背景

氣相二氧化硅是通過鹵硅烷在氫氧焰中高溫水解縮合而得到的一種超細(xì)粉體材料。其粒徑很小，因此比表面積大，達(dá)到100～400m2/g，表面吸附力強(qiáng)，表面能大；化學(xué)純度高，SiO2含量不小于99.8％；分散性能好，分散后，可以形成“近乎**”的納米粒子三維網(wǎng)絡(luò)結(jié)構(gòu)，使得它具有優(yōu)異的補(bǔ)強(qiáng)、增稠、觸變、防沉降、防流掛等性能。

實(shí)驗(yàn)難點(diǎn)

1、氣相二氧化硅質(zhì)地硬，極易磨閥座閥芯，ATS使用金剛石閥座閥芯，抗磨。

2、氣相二氧化硅有一定黏度，不易進(jìn)料，ATS使用特殊進(jìn)料模塊輔助進(jìn)料，進(jìn)料方便。

3、氣相二氧化硅分散目標(biāo)高，D50要達(dá)到100-200nm，ATS使用射流+均質(zhì)分散模塊，效果更快更好。

實(shí)驗(yàn)?zāi)康?/span>

分散后得到穩(wěn)定的分散體系，且D50小于200nm

實(shí)驗(yàn)工藝

1、ATS高壓均質(zhì)機(jī)，采用**均質(zhì)，控低溫處理；

2、ATS射流分散機(jī)，采用**均質(zhì)，控低溫處理；

實(shí)驗(yàn)結(jié)果

1、現(xiàn)象

ATS射流分散機(jī)處理后不掛壁，流動(dòng)性良好。高壓均質(zhì)機(jī)均質(zhì)后流動(dòng)表現(xiàn)弱于射流分散機(jī)。

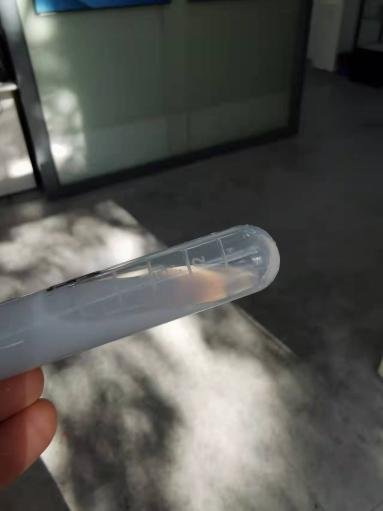

        射流分散機(jī)處理后                                                                 高壓均質(zhì)機(jī)處理后

2、粒徑測量

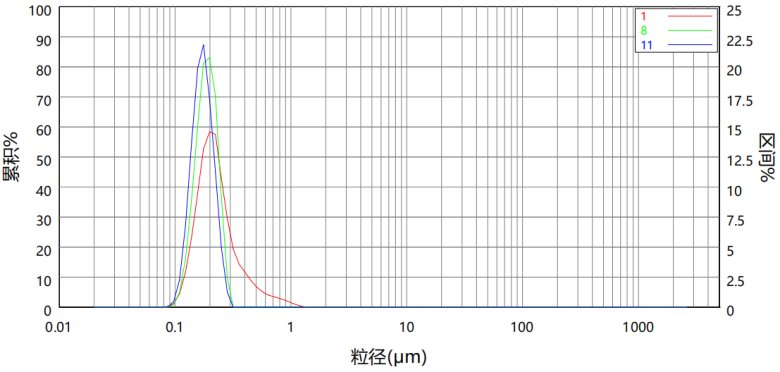

氣化二氧化硅初始粒徑 、均質(zhì)機(jī)和分散機(jī)處理2次后的粒徑

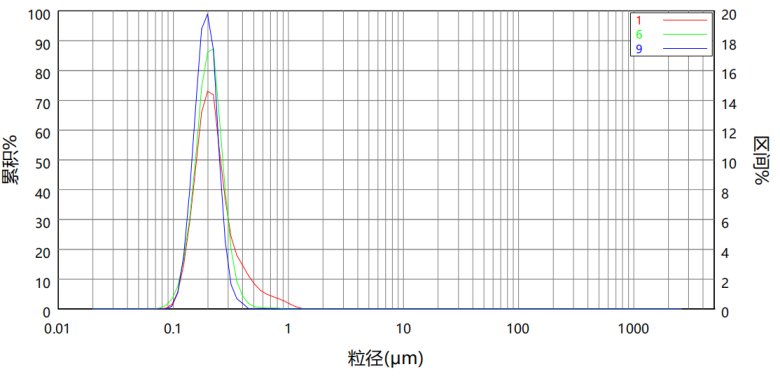

氣化二氧化硅初始粒徑 、均質(zhì)機(jī)和分散機(jī)處理6次后的粒徑

實(shí)驗(yàn)小結(jié)

一般的商品氣相二氧化硅經(jīng)機(jī)械力只能破壞彼此結(jié)合的范德華力，分散后的粒徑在100-300nm之間。ATS射流分散機(jī)能得到穩(wěn)定的分散體系，效果更好，粒徑更小，更值得推薦。

應(yīng)用領(lǐng)域

氣相二氧化硅廣泛用于各行業(yè)，作為添加劑、催化劑載體，應(yīng)用于石油化工，脫色劑，消光劑，橡膠補(bǔ)強(qiáng)劑，塑料充填劑，油墨增稠劑，金屬軟性磨光劑，絕緣絕熱填充劑，**日用化妝品填料及噴涂材料、醫(yī)藥、環(huán)保等各種領(lǐng)域。并為相關(guān)工業(yè)領(lǐng)域的發(fā)展提供了新材料基礎(chǔ)和技術(shù)保證。
