中國粉體網(wǎng)訊 有機(jī)-無機(jī)鹵化物鈣鈦礦太陽能電池（PSC）的認(rèn)證效率已經(jīng)高達(dá)22.1%，加上其低成本和易制備等優(yōu)勢，在PSC領(lǐng)域占據(jù)重要地位。
其面臨的核心問題之一在于：電池長期穩(wěn)定性較差，主要受到水汽、紫外線、熱應(yīng)力和電應(yīng)力等干擾！
為了解決PSC的穩(wěn)定性問題，研究人員開發(fā)了諸多策略，主要包括以下幾種：
1） 器件包裹
這種方法希望在器件表面包裹一層超疏水聚合物材料，達(dá)到阻礙水汽的效果，卻不利于保護(hù)器件在戶外操作時免遭光化學(xué)和熱應(yīng)力損傷。
2） 金屬氧化物代替或者保護(hù)有機(jī)組分
這種策略提高了水汽穩(wěn)定性，卻沒有提高紫外穩(wěn)定性。
3）陽離子引入
Cs為代表的堿金屬元素引入鈣鈦礦材料，提高抗紫外能力，然而空氣穩(wěn)定性和熱穩(wěn)定性還有待考察。
有鑒于此，Science報道了提高鈣鈦礦太陽能電池穩(wěn)定性的2項最新進(jìn)展：1）利用氟化光敏聚合物包裹器件；2）在鈣鈦礦晶格中引入銣離子（Rb+）。
Bella等人通過室溫光誘導(dǎo)自由基聚合在PSC器件表面包覆一層氟化光敏聚合物。這層多功能包裹材料賦予PSC器件正面部分自清潔和發(fā)光的特性，并確保PSC器件背面具有超疏水特性，不受環(huán)境中水汽的干擾。
在可見光條件下，光敏聚合物會重新發(fā)射紫外線，使得PSC在標(biāo)準(zhǔn)光照下效率高達(dá)19%。更重要的是，在各種大氣環(huán)境和光化學(xué)應(yīng)力條件下，長達(dá)6個月的系列老化測試表明，PSC的各個功能性都得到完好的保持！

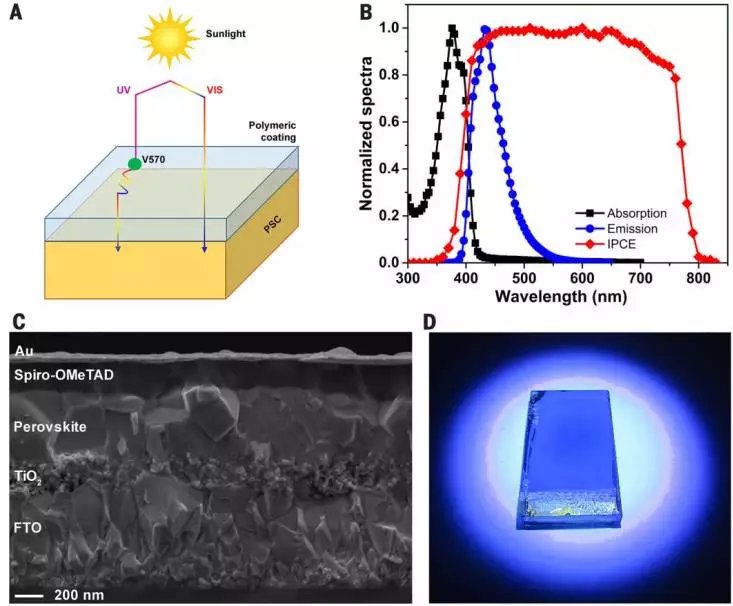

圖1. LDS-PSC集成系統(tǒng)

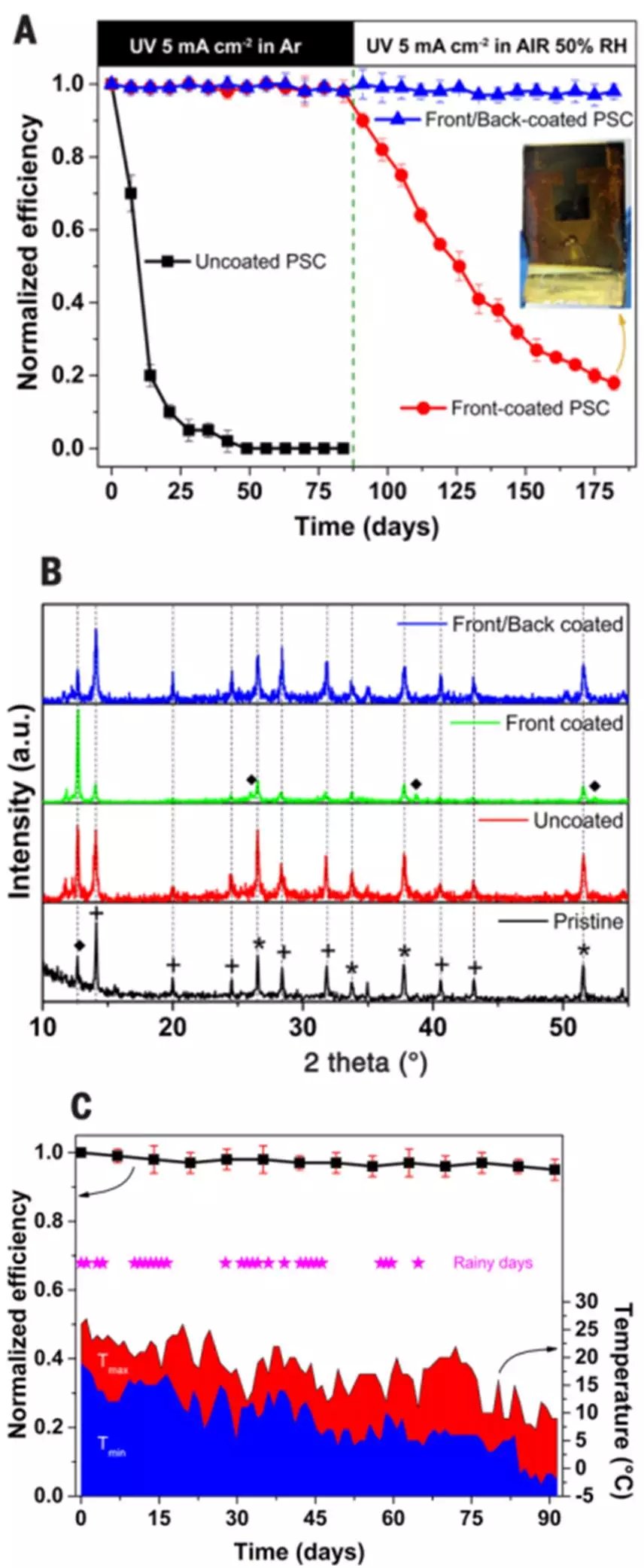

圖2. LDS-PSC集成系統(tǒng)老化測試
Michael Grätzel課題組Saliba等人將穩(wěn)定的氧化態(tài)銣離子（Rb+）引入鈣鈦礦，得到RbCsMAFA材料。在小面積上實現(xiàn)了21.6%的穩(wěn)定效率，平均效率20.02%（0.5 cm2， 19%），電致發(fā)光效率為3.8%�；谶@種鈣鈦礦材料，研究人員制備了一種聚合物包裹型PSC器件，在85℃全太陽光下輻照500h，功能性可以得到95%的保持！

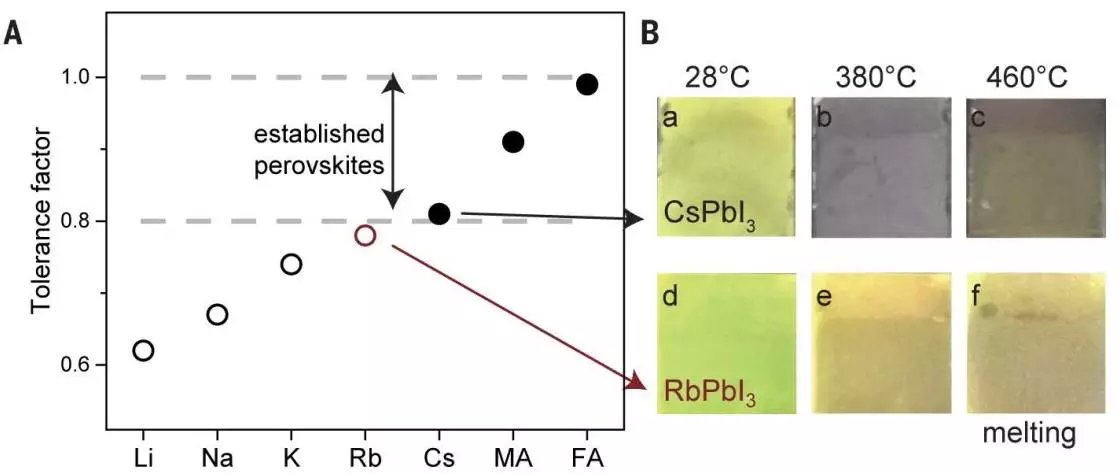

圖3. 鈣鈦礦在不同條件下的耐受因子

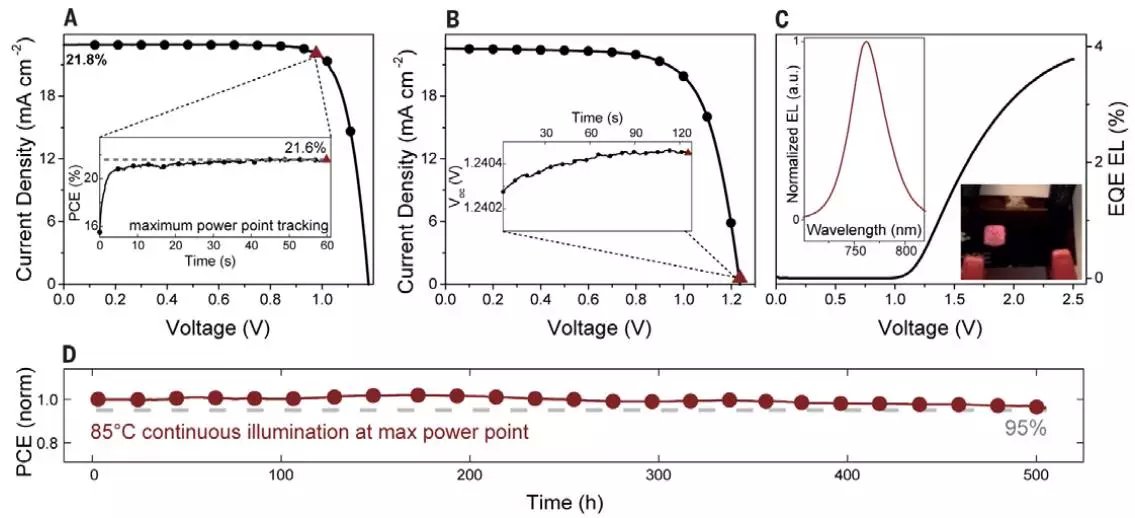

圖4. 性能測試
