中國(guó)粉體網(wǎng)訊  自1931年氧化硅氣凝膠問世以來，陶瓷氣凝膠就以其低密度、高氣孔率、大的比表面積、優(yōu)異的抗氧化性能和熱穩(wěn)定性，在高溫隔熱、催化劑載體、過濾和輕質(zhì)結(jié)構(gòu)材料等領(lǐng)域展現(xiàn)出廣泛的應(yīng)用前景。但是，傳統(tǒng)的陶瓷氣凝膠基本都是由氧化物納米顆粒構(gòu)成，其實(shí)際應(yīng)用往往受限于陶瓷材料的脆性和高溫下的體積收縮（氧化硅氣凝膠的尺寸穩(wěn)定溫度在600oC以下）。而陶瓷材料的脆性是由于其強(qiáng)的結(jié)合引起的，若想改善其力學(xué)性能，必須從材料的微觀結(jié)構(gòu)上下功夫。

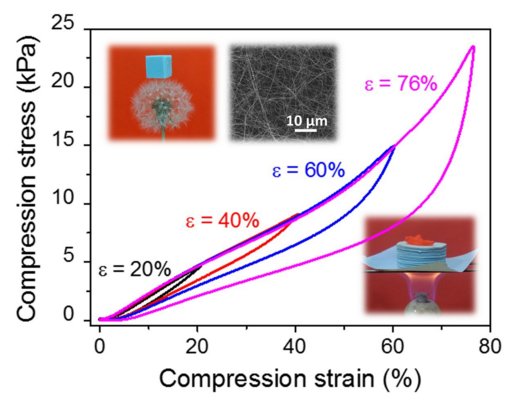

針對(duì)上述問題，西安交通大學(xué)材料學(xué)院王紅潔教授課題組采用化學(xué)氣相沉積的方法，利用碳化硅陶瓷納米線的原位生長(zhǎng)及自組裝，構(gòu)筑了一種超輕、可壓縮回復(fù)、耐高溫的陶瓷氣凝膠。其密度僅為5 mg/cm3，氣孔率高達(dá)99.8%，最大可回復(fù)壓縮應(yīng)變量超過70%，具有優(yōu)異的隔熱（0.026 W/mK）、耐火、抗氧化（空氣中可耐受2小時(shí)900oC的高溫）和耐高溫（惰性氣氛中可耐受2小時(shí)1500oC的高溫）性能。同時(shí)，該氣凝膠還表現(xiàn)出了良好的有機(jī)溶劑選擇性吸附能力，吸附量達(dá)到130-237g g-1，在污水處理和環(huán)境治理方面也有潛在應(yīng)用價(jià)值。

該研究成果近日以“Ultralight, Recoverable, and High Temperature Resistant SiC Nanowire Aerogel”為題，在線發(fā)表于國(guó)際期刊ACS Nano（影響因子：13.942）。博士生蘇磊為論文第一作者，王紅潔教授為論文通訊作者，西安交大為唯一作者單位和通訊作者單位。

該工作得到了國(guó)家自然科學(xué)基金的資助。

論文鏈接：https://pubs.acs.org/doi/10.1021/acsnano.7b08577
