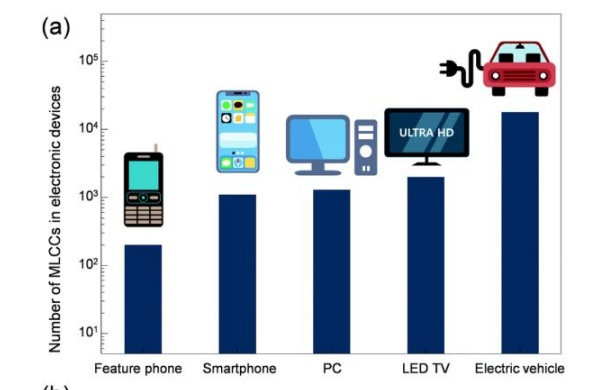

中國粉體網訊  近年來，隨著電子設備技術迭代，汽車電子化利用率的提高，物聯網、人工智能產業的發展，使各類電子化產品的功能呈現出多元化趨勢，復雜性也在逐步增強，對高端MLCC的需求也隨之增長。

而對于高端MLCC而言，不論是小尺寸還是高容量，都指向材料的精密度和介電性能。若要在一定的體積上提升電容量，一是材料上增加介電常數、二是降低介質厚度，增加MLCC內部的疊層數量。因此，原材料和制備工藝都是關鍵要素。

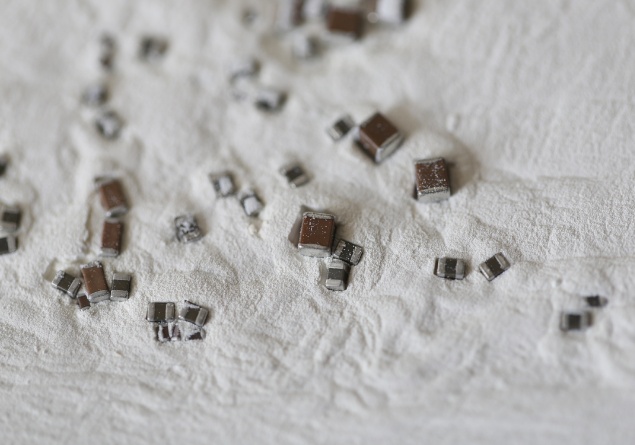

來源：國瓷材料

配料對MLCC容量的影響

配料是將陶瓷粉末、PVB 粘合劑、有機溶劑（甲苯、無水乙醇）、添加劑（包括分散劑、增塑劑、消泡劑、稀釋劑等）按照一定比例和順序充分混合，經過砂磨機，在一定的砂磨時間及轉速作用下，將各組分充分分散均勻，使粘合劑均勻的包裹在陶瓷粉末上，形成具有一定流動性的穩定的陶瓷漿料，以備流延使用。這是MLCC制備的第一步，也是至關重要的一步，從產品的角度來講，配料工藝的好壞，直接決定了最終產品質量的好壞。配料對MLCC容量的影響，主要是體現在以下幾個方面：

瓷漿的粒度、比表面積：瓷漿的粒度越小，比表面積越大，表面能越大，活性越高，燒結時的溫度越低，相同條件下，燒結收縮率越大，燒結致密性越好，對應的介質厚度越小，容量越大。

瓷漿的粘度、固含量：固含量越大，粘度相對也更大，相同條件下，燒結膜厚收縮越小，對應的介質厚度越大，容量越小。

流延對MLCC容量的影響

流延是將配料制得的陶瓷漿料，經過流延頭，將陶瓷漿料均勻的涂布在PET膜上，再經過烘箱烘干，從而獲得厚度均勻的陶瓷膜片。流延對MLCC容量的影響，主要體現在以下幾個方面：

陶瓷膜片的厚度、重量：陶瓷膜片的厚度不均勻，會導致容量分散，集中度差。

陶瓷膜片的密度：膜片密度越大（面密度越高），相同條件下，燒結膜厚收縮相對較小，對應的介質厚度越大，容量越小。

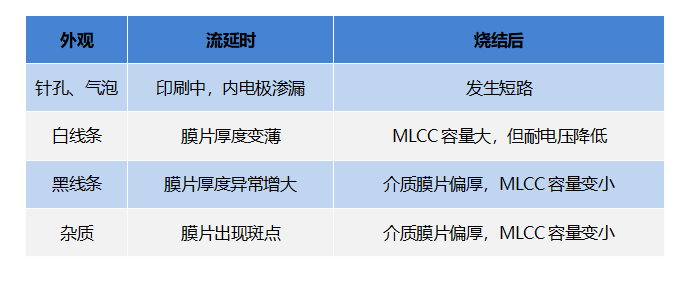

膜片外觀：

進氣排氣量：在流延過程中，排氣量一般要比進氣量大，在一定的體積內產生負壓，有利于揮發出來的溶劑蒸汽的排出。但是負壓過大，容易將烘箱內的熱量排出，烘箱內溫度不足，導致瓷漿的溶劑揮發不完全，膜片“較濕”，膜片密度較大，容量越小。

印刷對MLCC容量的影響

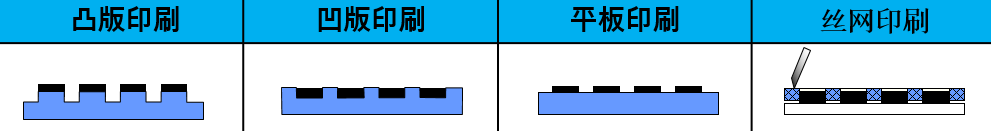

絲網印刷是在流延好的膜片上，通過絲網將內電極漿料印刷在陶瓷膜片上，經過高溫烘干，從而形成具有一定形狀和尺寸的電極圖形，經過疊層錯位的方式形成MLCC 的內電極結構。

印刷對MLCC容量的影響，主要是體現在以下幾個方面：

電極圖形：電極圖形越清晰，針孔，白點，鋸齒，毛刺越小，電極圖形越完整，內電極圖形有效面積越大，對應的容量越大。

印刷內電極印重、印厚：印刷內電極印重或印厚越大，對應的容量越大。

電極肥大、重影、電極滲開：電極肥大或重影，會造成圖形尺寸偏大，電極有效面積越大，對應的容量越大，但是可靠性會降低。電極滲開是印刷圖形邊緣存在類似水印的現象，會造成容量分散，容量命中率變差。

疊層對MLCC容量的影響

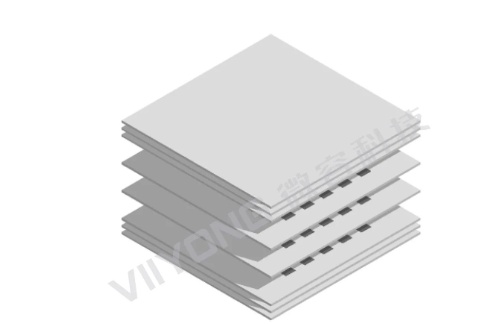

疊層是將印刷好內電極的陶瓷膜片，根據設計要求，按照一定的錯位方式交錯的疊壓在一起，形成一個巴塊。疊層的對位精度，將直接影響到上下電極的正對面積，進而影響產品的容量。

疊層對MLCC容量的影響， 主要是體現在以下幾個方面：

設計層數：通常設備會按照設計層數進行堆疊，但是出現技術錯誤，就會造成實際疊層層數和設計層數的有偏差，影響產品容量。

疊層巴厚：疊層時的溫度越高，壓力越大，巴塊的巴厚越薄，相應的介質膜片變薄，容量變大。

排膠和燒結對MLCC容量的影響

排膠和燒結是MLCC制備的關鍵工序，其目的是避免瓷體燒結時有機物的快速揮發導致分層和開裂等缺陷。選擇合適的溫度、升溫速率和排氣量會直接影響MLCC芯片的排膠效果。

MLCC的燒結是陶瓷和含有金屬的內電極共燒的，而二者開始收縮的溫度和收縮率是不同的。極限的高端MLCC產品，單層陶瓷介質上只有3-5個陶瓷顆粒，最多要疊幾百到一千層，內部結構的變化非常容易導致產品內部出現裂紋，因此燒結爐的升溫速率、控溫精度和合理的燒結工藝的制定非常關鍵。

對于薄層介質的高容產品（＜3μm），內電極和介質之間的收縮率差異更明顯，通常采用 RHK 快速燒結工藝（25 ℃/min），實現內電極和介質共燒，減少了電極漿料團聚和孔洞現象的產生，改善了內電極的連續性，從而提高了產品容量。

倒角對 MLCC 容量的影響

倒角是將燒結后的芯片、球磨介質、水和添加劑按一定比例充分混合，在一定轉速的研磨下，將芯片表面打磨光滑，使內電極充分暴露的過程。對于高容產品，由于燒結后的產品內應力大，倒角后，容易出現微裂、分層甚至開裂的現象，導致MLCC容量會偏低或分散，通常可以采用燒前生倒來改善燒結后熟倒，避免燒結后應力過大開裂。

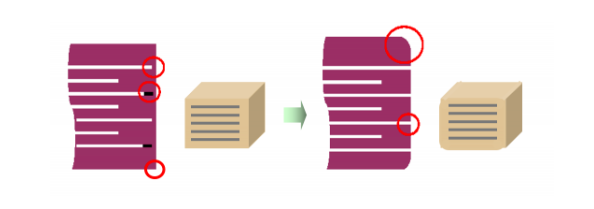

倒角前后形態示意圖

電鍍對 MLCC 容量的影響

電鍍是燒端后的芯片，在電鍍?nèi)芤褐�，利用電化學反應，在芯片的金屬表面沉積鎳和錫的過程。根據產品燒端后的情況，有些產品會在電鍍前對端電極層進行鍍前處理，確保端電極的致密，避免在端鍍過程出現鍍液滲漏的現象，導致容量低。

參考來源：

林顯竣等：制備工藝對多層陶瓷電容器容量的影響研究

胡程康：鈦酸鋇陶瓷的冷燒結工藝探索及性能研究

微容科技：MLCC制作流程詳解
