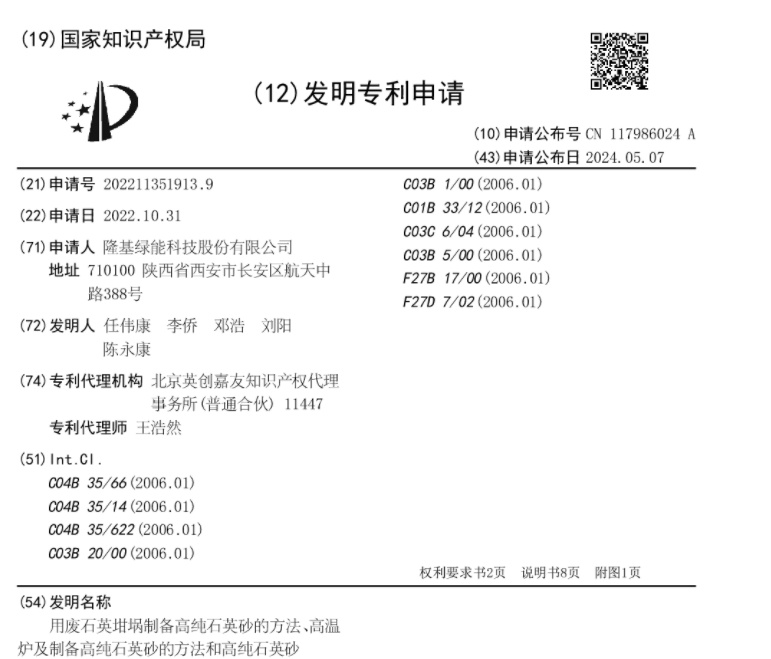

中國(guó)粉體網(wǎng)訊  近日，隆基綠能公布了一項(xiàng)國(guó)際專利申請(qǐng)，專利名稱為“用廢石英坩堝制備高純石英砂的方法、高溫爐及制備高純石英砂的方法和高純石英砂”，專利申請(qǐng)?zhí)枮镻CT/CN2023/124583。

專利摘要顯示，本公開涉及一種廢石英坩堝制備高純石英砂的方法，該方法包括：將廢石英坩堝進(jìn)行預(yù)處理，得到預(yù)處理后的石英砂：使所述預(yù)處理后的石英砂在高溫爐內(nèi)與氯化氣接觸，進(jìn)行氯化處理，得到氯化處理后的石英砂；在惰性處理氣氛下，使所述氯化處理后的石英砂在所述高溫爐內(nèi)進(jìn)行第一加熱處理，控制所述高溫爐內(nèi)的壓力為第一爐內(nèi)壓力；隨后再進(jìn)行第二加熱處理，控制所述高溫爐內(nèi)的壓力為第二爐內(nèi)壓力，得到脫羥和去氣泡處理后的石英砂；所述第一加熱的溫度為700～1200℃，壓力為0.01～1Kpa；所述第二加熱的溫度為800～1300℃，所述第二爐內(nèi)壓力的真空度為10～80KPa。

本公開中涉及的預(yù)處理包括粗破、超聲、細(xì)磨、色選、磁選和酸洗中的一種或多種，所述預(yù)處理后的石英砂的粒度為70~350μm，所述石英砂的粒度在70~350μm間的占比為90%以上，金屬雜質(zhì)總含量為30~50ppm。本公開的方法能同時(shí)解決廢坩堝中雜質(zhì)含量高、羥基含量高以及氣泡多的問(wèn)題。

參考來(lái)源：國(guó)家知識(shí)產(chǎn)權(quán)局

（中國(guó)粉體網(wǎng)編輯整理/初末）

注：圖片非商業(yè)用途，存在侵權(quán)告知?jiǎng)h除！
