MP工具箱 | X射線衍射儀假期維護注意事項

馬爾文帕納科 2025-01-21 | 閱讀：1293

上一期推出的“XRF假期維護攻略”受到了XRF用戶的認可和好評。XRD的用戶也表示此等攻略同樣需要！別急，XRD安渡假期的技巧已為您準備好，本期就為您介紹XRD假期維護的注意事項，還特別增加了假期返工后開機的正確操作步驟，快來收藏吧！

馬爾文帕納科X射線衍射儀廣泛應用于教學科研、企業研發的關鍵崗位，儀器的正常工作對于廣大科研工作者和工程師來說都分外重要。即將到來的寒假和春節，在您即將離開實驗室愉快度假前，請按照要求對儀器及外設設備進行正確操作，千萬不要因?yàn)樾∈д`，造成儀器無法正常運行，影響了返工后的工作開展。

假期離崗前

寒假或春節期間一般來說儀器都會長時間沒有測試需求，建議儀器正常關機，水冷機也必須關機。儀器房間如果能保持恒溫20℃左右是最好的，濕度要求80%以下。對于北方地區，如果房間溫度不能保持，建議將水冷機箱里面的水排空，防止結冰，進而造成儀器損壞。

Empyrean銳影關機步驟

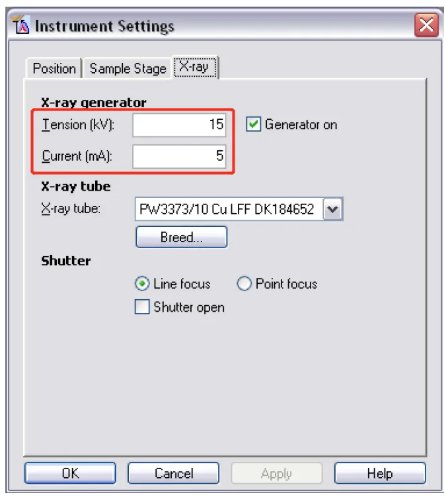

① 如下圖，在XRD軟件打開Instrument Settings對話框，找到X-ray標簽頁，修改Tension和Current框中的數字以降低電壓電流，先降電流再降電壓，最終降到15kV、5mA，需要10、10地一步一步往下降。取消勾選電壓文本框邊上的Generator on可選框，點擊底部Apply按鈕。

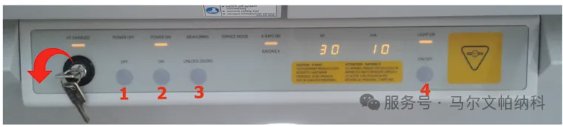

② 將高壓發生器開關鑰匙逆時針轉90度到垂直位置關閉高壓發生器，按下衍射儀控制面板上的POWER OFF按鈕（下圖中1號按鈕），然后關閉穩壓電源和水冷機。

③ 注：上圖中3號按鈕用于開門解鎖，4號按鈕用于開關衍射儀機柜里的照明燈。

④ 關閉電腦主機。

假期返工后

假后復工時，至少提前一天開啟房間空調，水冷機加水。溫度穩定后，再正常程序開機，開高壓。用戶可以視情況測試一下監控樣或標準樣品。

Empyrean銳影開機步驟

步驟一：開機

① 先后啟動穩壓電源和水冷機及空氣壓縮機。

注1：冷卻水流量要求高于3.8l/min，4.8~5.3l/min為佳，低于3.8則高壓無法開啟，需調節水壓來調高流量
注2：需確?？諝鈮嚎s機正常工作且輸出氣壓為4~5bar

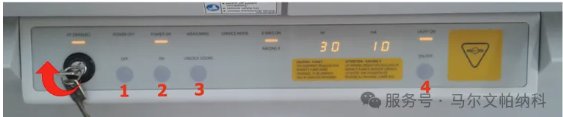

② 按下衍射儀控制面板上的POWER ON按鈕（下圖中2號按鈕），確保等電壓電流出現0、0（此時衍射儀講自動開始進行角度自檢）之后，再將高壓發生器開關鑰匙順時針轉90度到水平位置，儀器電壓電流將自動升到30kV、10mA。

步驟二：聯機

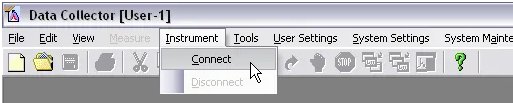

③ 電腦聯機：打開計算機主機，并打開Data Collector軟件，點擊Instrument菜單里的Connect項進行聯機。

④ 如下圖，在彈出的Connect對話框中選擇所用的樣品臺，點擊OK，計算機將使用該樣品臺的配置聯接衍射儀。

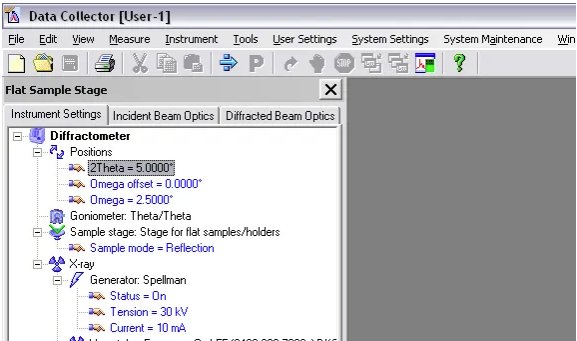

⑤ 聯接上儀器后，Data Collector 將打開左邊框顯示當前所用配置，在Data Collector的User settings菜單的Options項中可設置在Data Collector啟動時就自動用某一樣品臺的配置進行自動聯機：在Options對話框的Diffractometer標簽頁中的Default部分選擇默認樣品臺配置，同時勾選Go automatically on-line即可。

步驟三：光管老化

因假期衍射儀長時間未啟動，還需要光管老化。在開機和電腦聯機之后，先開高壓，30kV/10mA狀態維持1個小時后，再按照下述步驟進行光管老化。

⑥ 在Instrument Setting對話框中，找到X-ray標簽頁，點擊Breed…按鈕，打開Tube Breeding對話框。

⑦ 儀器若超過100小時沒啟用，則選擇“at normal speed”進行常規老化（20~30分鐘）；儀器關機時長若超過24小時而不到100小時，則可選擇“fast”進行快速老化（15分鐘左右）。老化結束后電壓電流將變?yōu)?0kV、10mA，需要按照步驟四手動升到常規工作電壓電流。

步驟四：升電流電壓

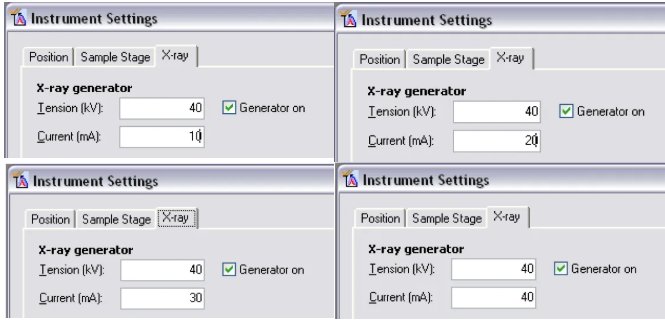

⑧ Cu靶的工作電壓電流一般為40kV、40mA（Co靶的常規工作電壓電流為35kV、50mA）；雙擊左邊框中Instrument Settings標簽頁中的電壓電流處，打開Instrument Settings對話框的X-ray標簽頁，修改Tension和Current框中的數字改變電壓電流后單擊Apply按鈕應用新的設置，升時先升電壓后升電流，最好不要一步到位升到40kV、40mA，最好是10、10地一步一步往上加。
