近些年，國家對能源問題、環保問題的關注日益提升，國家出臺碳中和相關政策，努力爭取2060年前實現碳中和，新能源及其相關行業也隨之發展迅猛。其中，非常具有代表性的新能源車以其無污染、節能、經濟等特點，強勢走進了人們的視線，并在國家政策的大力推動下愈發火爆。隨著對新能源車的需求不斷增加，對高性能鋰離子電池的需求也不斷增大，鋰離子電池的研發和生產單位如雨后春筍般大量涌現。

鋰離子電池有四大關鍵材料：正極、負極、隔膜和電解液。其充放電原理如下圖所示。

其中，正極材料是決定鋰離子電池性能和成本的重要因素，也是制約電池容量進一步提高的關鍵因素；是電池能量密度提高的關鍵技術突破方向。從磷酸鐵鋰（LFP）、三元到高鎳三元，電池能量密度不斷提升。處于對材料能量密度、循環壽命、成本以及安全性的考慮，目前，最熱門的正極材料主要是磷酸鐵鋰（LFP）和鎳鈷錳酸鋰（NCM）三元電池材料。

對鋰離子電池正極材料研發和生產過程中的性能表征，是確保鋰離子電池最終性能必不可少的重要過程。材料的密度測試，正是需要考察的一個重要指標。對于研發人員來說，提高正極材料的真實密度，意味著可以提高鋰離子電池的能量密度，提高電池的性能；而在生產過程中，保證正極材料真密度指標穩定，是確保鋰離子電池產品穩定的重要操作。

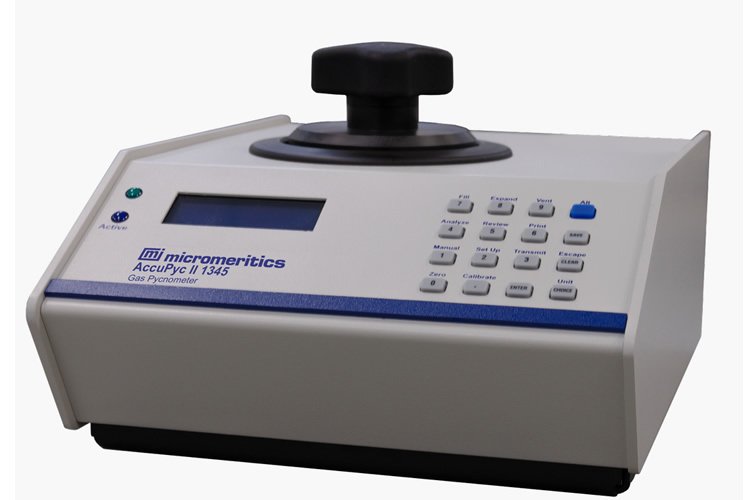

本文中，我們使用了 Micromeritics 的 AccuPyc 系列真密度檢測儀，對鎳鈷錳酸鋰（NCM）三元電池材料的密度進行了表征檢測。AccuPyc系列儀器采用氣體置換法原理，利用 He 作為氣體介質，獲得材料的實際體積數據，并根據測試樣品的質量，計算出材料的真實密度。氣體測密度法是世界公認的測骨架體積和密度的最可靠技術之一，該技術采用氣體置換法測試出體積，所用氣體為惰性氣體，如氦氣或氮氣，所以能夠達到無損檢測的狀態。并且，由于氣體分子比較小，所以測得的真密度比傳統的阿基米德浸液法更準確，重復性更高。

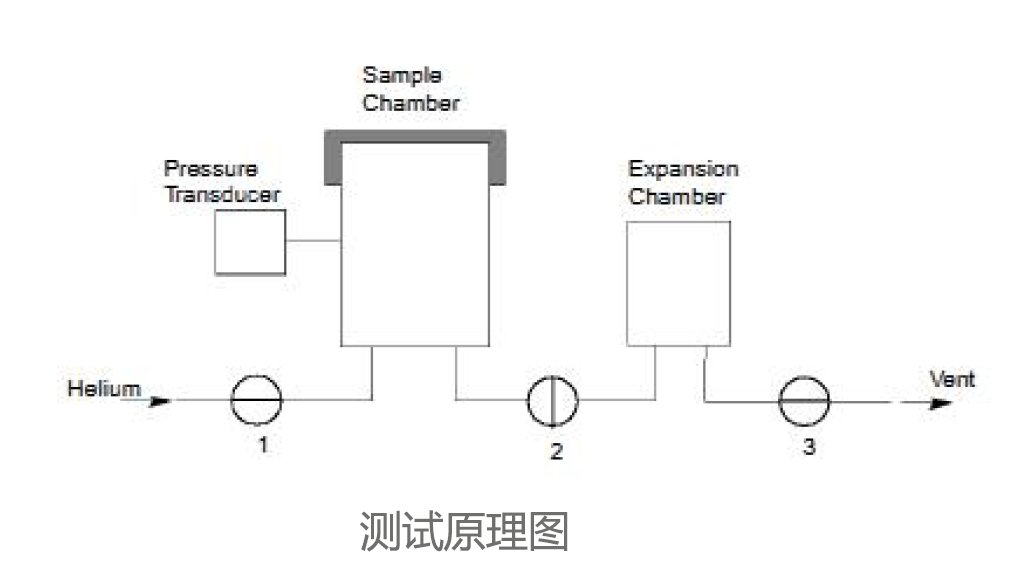

下圖是儀器的工作原理圖，樣品在樣品倉中形成密封環境，打開 1 閥，氣體進入樣品倉，達到一定壓力后，閥門關閉，待樣品與氣體達到平衡后，壓力傳感器讀取此時壓力 P1 。之后 2 閥打開，氣體則會從樣品倉擴散進入擴展倉，待兩個倉內的氣體和樣品達到平衡后，壓力傳感器讀取此時壓力 P2 。之后基于理想氣體狀態方程 PV=nRT，換算出材料的真實體積 V ，帶入 p=m/V，計算出材料的真實密度。

實驗步驟

1. 清潔樣品池。先用水清洗，用柔軟的紗布或紙巾擦拭，亦可用乙醇進行沖洗，常溫晾干或 90℃ 烘干。

2. AccuPyc 系列儀器開機。測試前，先打開 AccuPyc 主機及操作軟件進行主機預熱，預熱時間至少 30 分鐘。

3. 稱量。先把 10 cc 的樣品杯置于萬分之一天平上，讀數穩定后，去皮。將樣品杯拿出裝入樣品，樣品體積大概占據樣品杯體積 80%-90%。再次進行稱量，獲取樣品實際質量，并記錄下來。之后把樣品杯放入到儀器樣品倉中。

4. 設定測試條件。設定測試條件中最重要的參數是質量、壓力和測試次數。質量決定了測試結果的準確性，一定要輸入正確的質量。壓力確定了結果的正確性，需要采用跟參考文件/標準/參考文獻相同的壓力，才能獲得具有可比性的數據。測試次數決定著測試時間，測試次數越多，測試時間越長。本實驗采用的測試條件為：測試壓力 P=19.5psi；吹掃次數10次；測試次數10次。

5. 運行測試。

6. 報告數據。




測試結果及分析

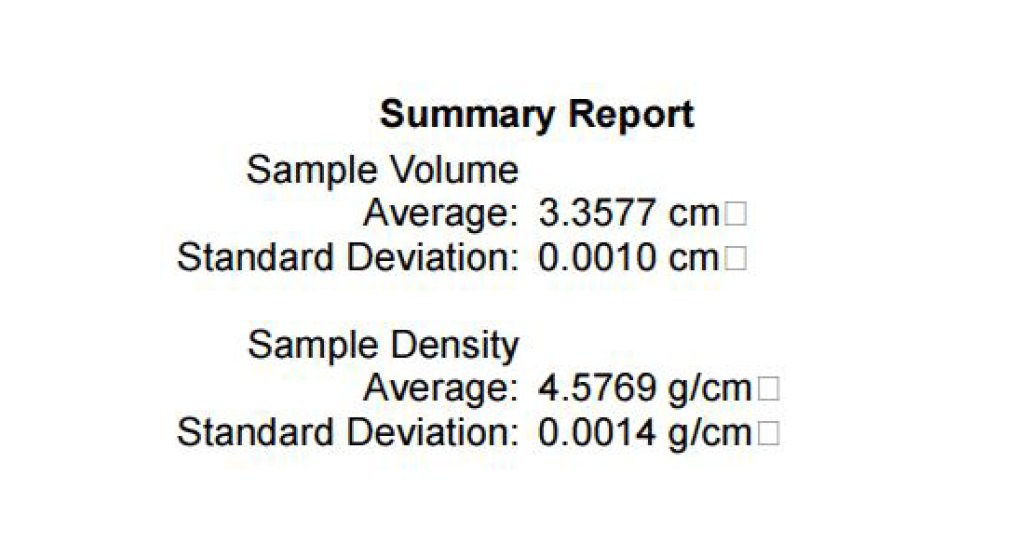

經過測試，我們得到了如下結果：

NCM 的體積平均值為 3.3577 g/cm3，標準偏差為 0.0010 g/cm3；密度平均值為 4.5769 g/cm3，標準偏差為 0.0014 g/cm3。

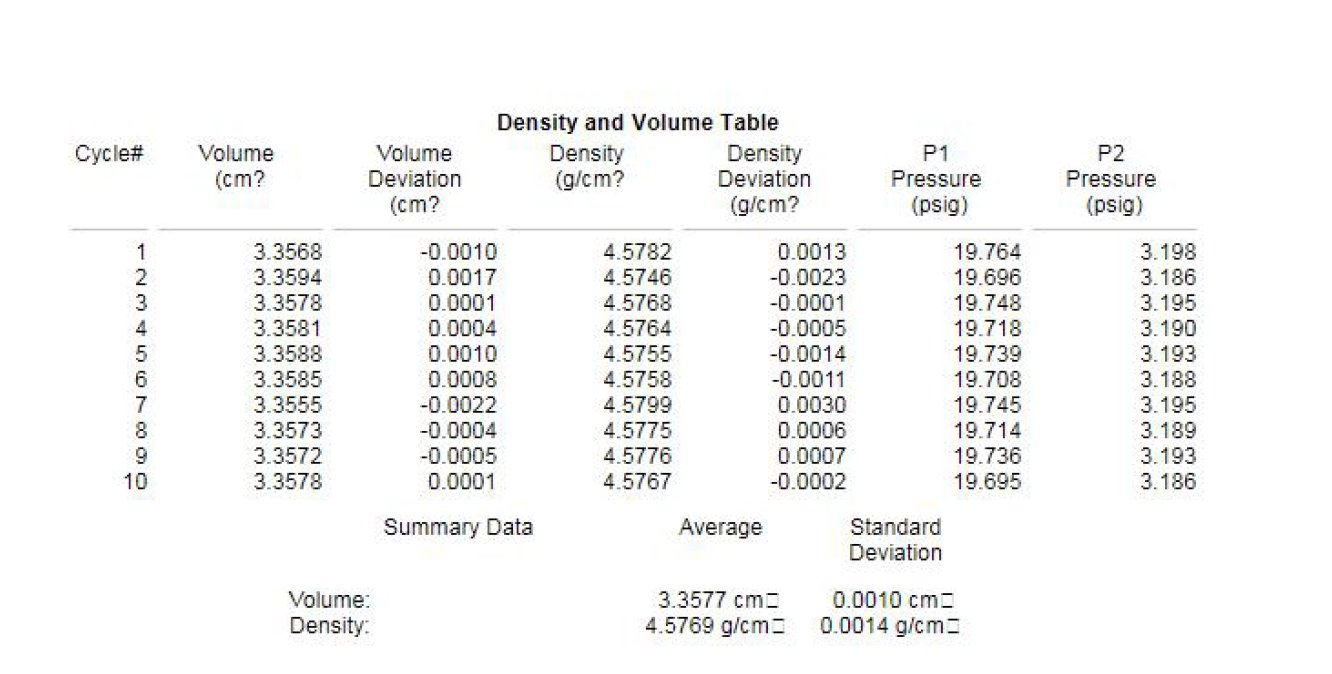

通過密度和體積表格可查看每一次循環測試的結果。

從上面的表格中可以看出，材料的真實體積都在3.35cm3 范圍內，僅在小數點后第三位出現浮動，計算得出的密度約為 4.57 g/cm3，同樣僅在小數點后第三位出現浮動。這個變化可以說非常小了。

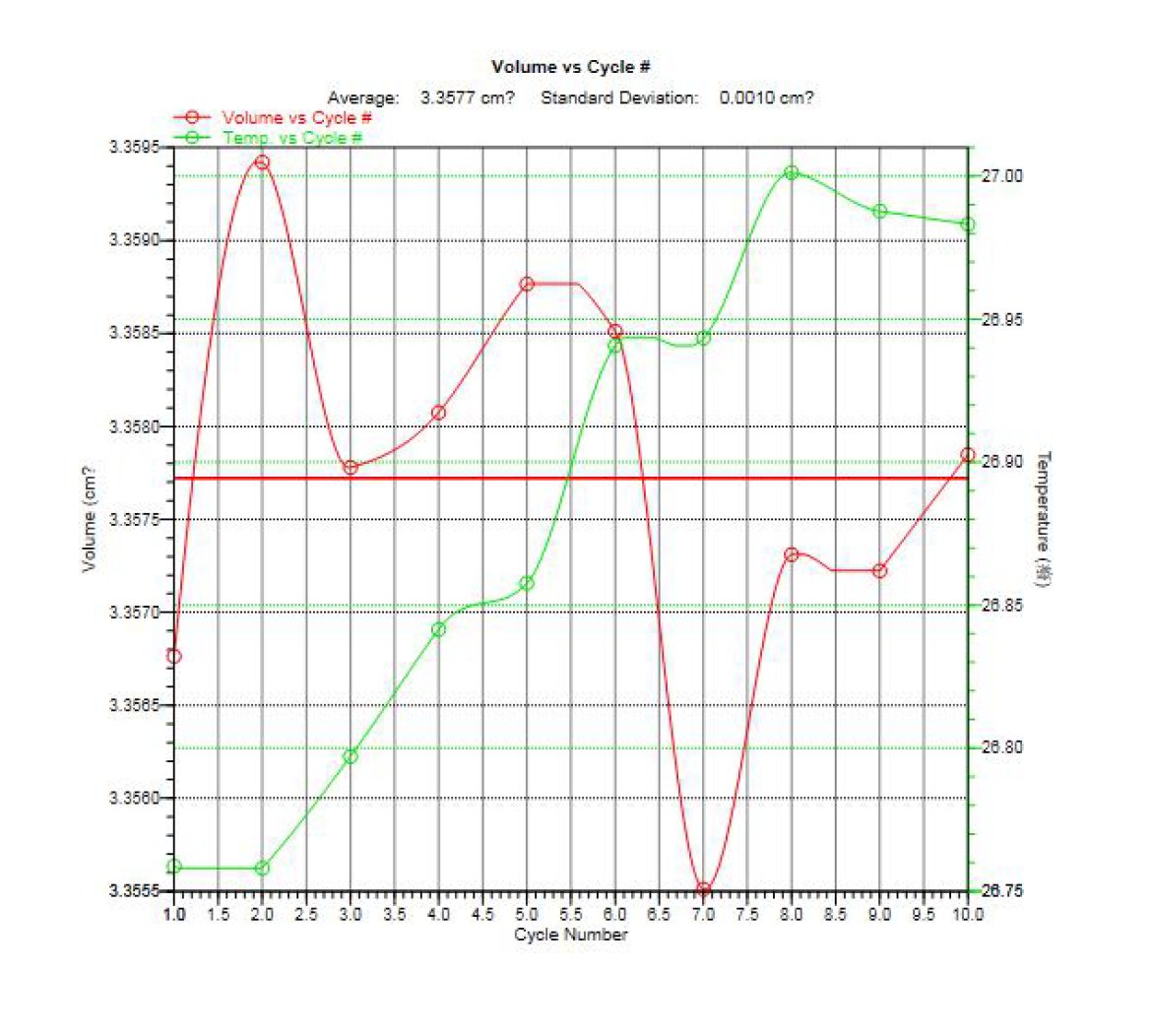

接下來我們以體積對循環次數做圖，并以平均體積做標準線，可以得到下圖所示的結果。圖中紅色的圓點是十次的體積測試值，中間紅色的水平線為體積平均值。通過這個圖不難看出，十次測試的體積結果是圍繞著體積平均值波動，非常穩定，并未出現持續走低等異?，F(xiàn)象。該圖中的綠色曲線是儀器內部的溫度變化曲線。從圖中可以看出，整個測試過程中，儀器內部溫度僅由26.76℃增加到26.98℃，過程中所到達的最高溫度是27℃。整個測試過程中，最大溫度浮動不超過 0.3℃。并且在溫度浮動到27℃時，儀器自動散熱，將溫度穩定下來。

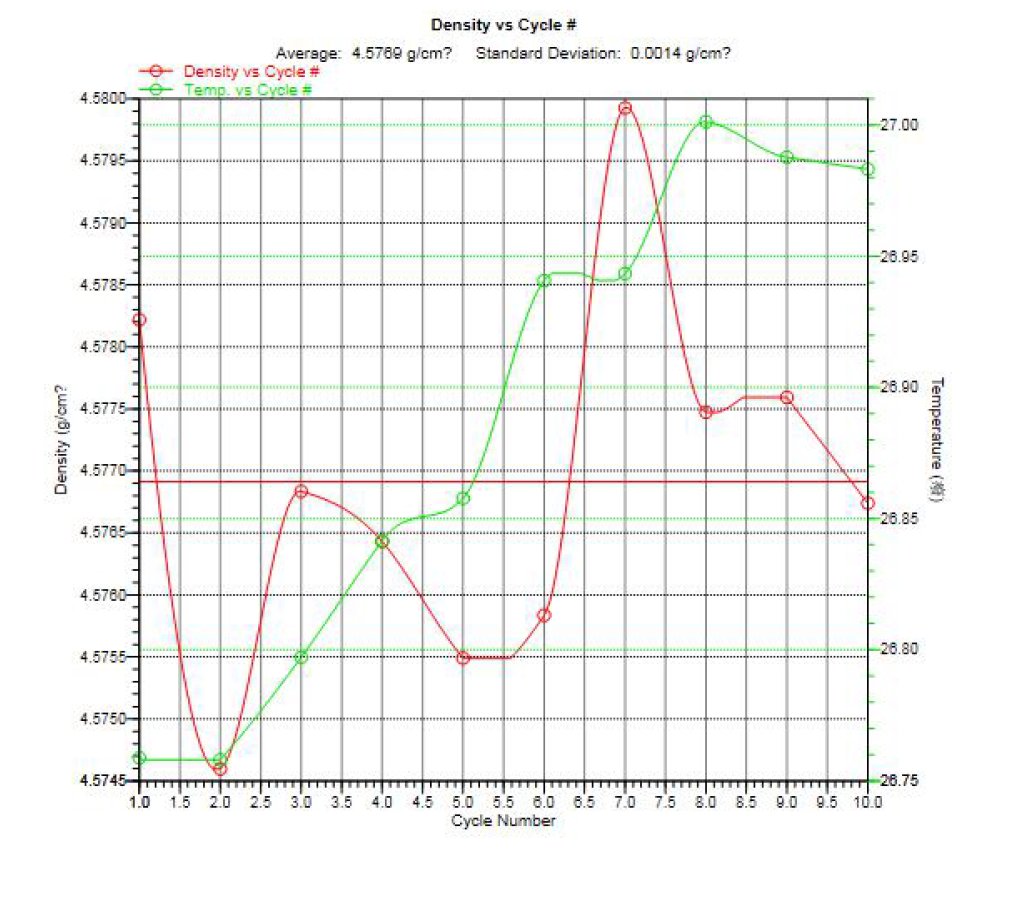

用質量除以體積，即可得到密度。于是，可使用密度對循環次數做圖。從圖中可以發現，密度曲線的趨勢與體積曲線相符，僅顯示出 180° 翻轉的關系。

結論

文本使用 Micromeritics 的 AccuPyc 系列全自動密度儀測試了鋰離子電池正極材料 NCM 的真實密度。測試過程操作簡單，快速，可精確地測試及計算電池材料的真實體積和密度。NCM 的體積平均值為 3.3577 g/cm3，標準偏差為 0.0010 g/cm3 ；NCM 的密度平均值為 4.5769 g/cm3，標準偏差為0.0014 g/cm3，測試結果僅在小數點后第三位浮動。所得的真密度結果可用作材料的研發分析以及生產質量控制指標。
